Bedienungsanleitung Watson-Marlow 620UN, 620U, 620SN, 620S 58
20.8 Eingang Automatisch/Manuell
umschalten

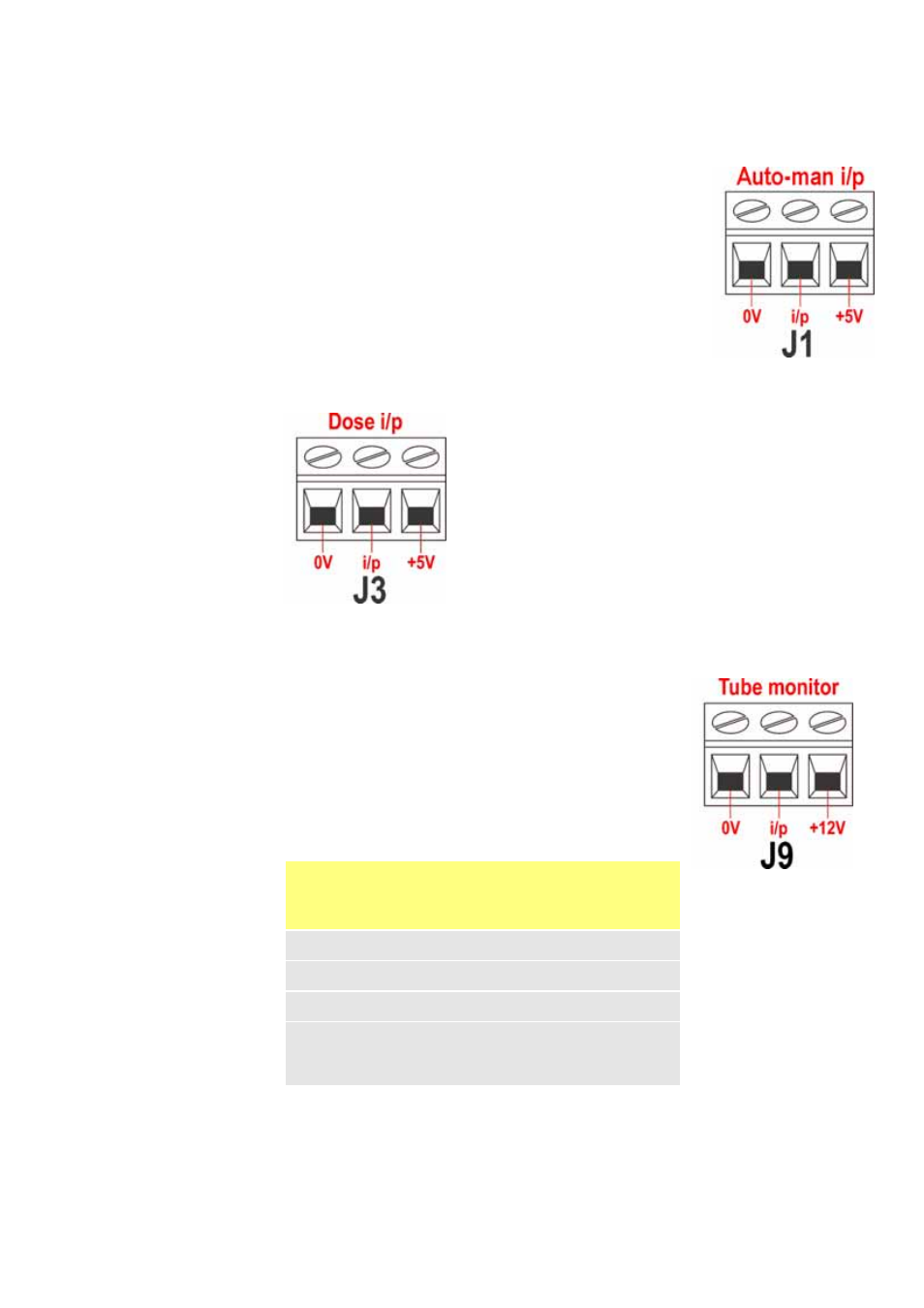

Schließen Sie einen Fernsteuerungsschalter zwischen der
+5-V-Klemme und der i/p-Klemme des Auto/Man-
Steckverbinders (J1) an. Schalter geschlossen: automatische
Steuerung. Schalter offen: Handbedienung. Alternativ kann
ein Logikeingang an die i/p-Klemme des Auto/Man-
Steckverbinders angelegt werden (Masse an der 0-V-
Klemme). Hochpegeleingang: automatische Steuerung,
Tiefpegeleingang: Handbedienung.
20.9 MemoDose-Eingang
Schließen Sie einen Tastschalter (z. B. einen Fußschalter
oder einen Handschalter) zwischen der 5-V-Klemme und
der i/p-Klemme des Dosierungseingang-Steckverbinders
(J3) an. Schließen Sie den Schalter, um mit einer
Dosierung zu beginnen. Dieser Eingang ist Software-
entprellt und funktioniert ähnlich wie die übrigen
Fernsteuerungseingänge, beispielsweise mit 5-V- bis 24-V-
Logik (siehe oben) mit der i/p-Klemme und der 0-V-
Klemme. Hinweis: Dieser Eingang ist Software-entprellt,
sodass das Signal entweder nur kurzzeitig angelegt oder
während der Dosierung gehalten werden kann. Wird es
gehalten, muss das Signal vor der nächsten Dosierung
weggenommen werden.
20.10 Leckerkennungseingang
Schließen Sie ein abgesetztes Leckerkennungsgerät
zwischen der +12-V-Klemme und der i/p-Klemme des
Schlauchüberwachungs-Steckverbinders (J9) an. Ist der
Stromkreis geschlossen, weist dies auf ein Leck hin.
Alternativ kann ein Logikeingang an die i/p-Klemme
angelegt werden (Masse an der 0-V-Klemme). Ein
Hochpegeleingang weist auf ein Leck hin. Schließen Sie das
Kabel eines Watson-Marlow-Schlauchüberwachungsgeräts
auf folgende Weise an:
Hinweis: Verwenden Sie nur ein Watson-Marlow-Schlauchüberwachungsgerät des
Typs 620.
Kabelfarbe –
Schlauchüberwachung
Modul 620N
Blau J9 – 0-V-Klemme
Gelb J9 – i/p-Klemme
Rot J9 – +12-V-Klemme
Schließen Sie die Abschirmung im Modul 620N ggf.
an eine 360°-EMV-Kabelverschraubung an. Siehe
20.2 Verkabelung.
