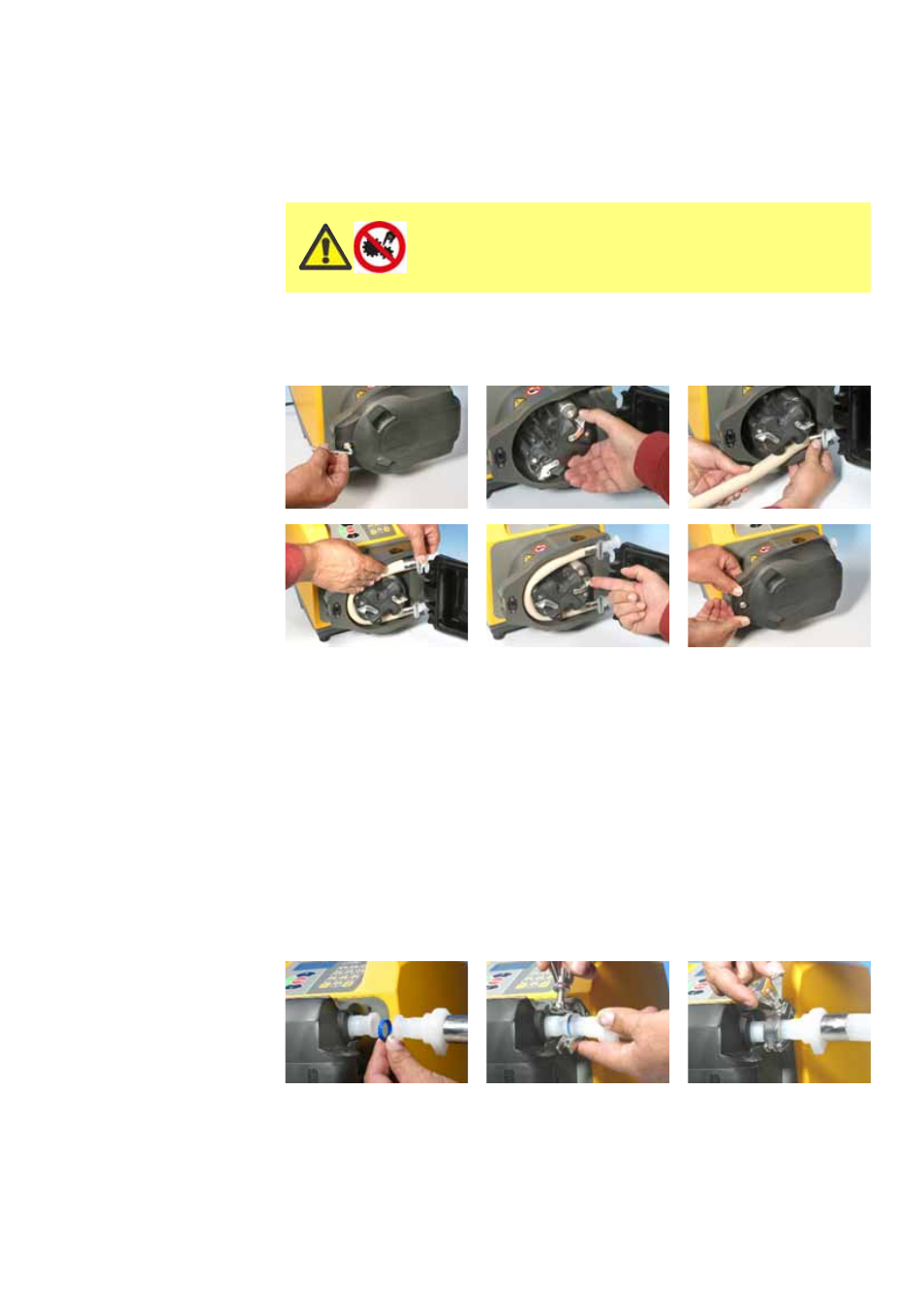

26.6 620RE und 620RE4 - Einlegen des
Schlauchelementes
Die 620RE Pumpenköpfe für Schlauchelemente sind werksseitig für die Aufnahme
von Watson-Marlow LoadSure-Schlauchelementen eingerichtet. Wenn bei diesen
Pumpenköpfen keine LoadSure-Schlauchelemente verwendet werden, verringert
sich die Pumpleistung.
Den Deckel mit einem passenden Schraubendreher oder einem 5-mm-
Inbusschlüssel öffnen. Die Druckrollen entriegeln.
Einen der D-förmigen Flansche in den unteren Anschluss einlegen. (Der
D-Flansch verhindert, dass das Schlauchelement falsch eingelegt wird).
Das Schlauchelement um die entriegelten Druckrollen des Rotors führen.
Den zweiten D-förmigen Flansch in den oberen Anschluss einlegen.
Beide D-Flansche müssen mit der flachen Seite bündig an der
Flanschdichtfläche des Schlauchbetts anliegen.
Die Druckrollen einrücken.
Pumpenkopfdeckel schließen und gegen das Schlauchbett drücken, bis die
Verschlussklinke einrastet.
Anschließen von LoadSure-Schlauchelementen an Versorgungs-
und Auslassleitungen
LoadSure-Sanitärelemente, die weiße Steckverbinder aufweisen, werden mit
Tri-clamps und EPDM-Dichtungen an ein Schlauchsystem angeschlossen.
Halten Sie das Verbinderende der Versorgungs- oder Auslassleitung gegen den
Elementverbinder, wobei sich eine EPDM-Dichtung zwischen ihnen befindet.
Verwenden sie einen Tri-clamp, um beide Flansche korrekt zu verriegeln. Den
Tri-clamp schließen und anziehen.
Trennen Sie die Pumpe grundsätzlich von der
Netzstromversorgung, bevor Sie den Schutz
öffnen oder irgendwelche Positionierungs-,
Ausbau- oder Wartungsarbeiten durchführen.
