21.8 Leckerkennungseingang

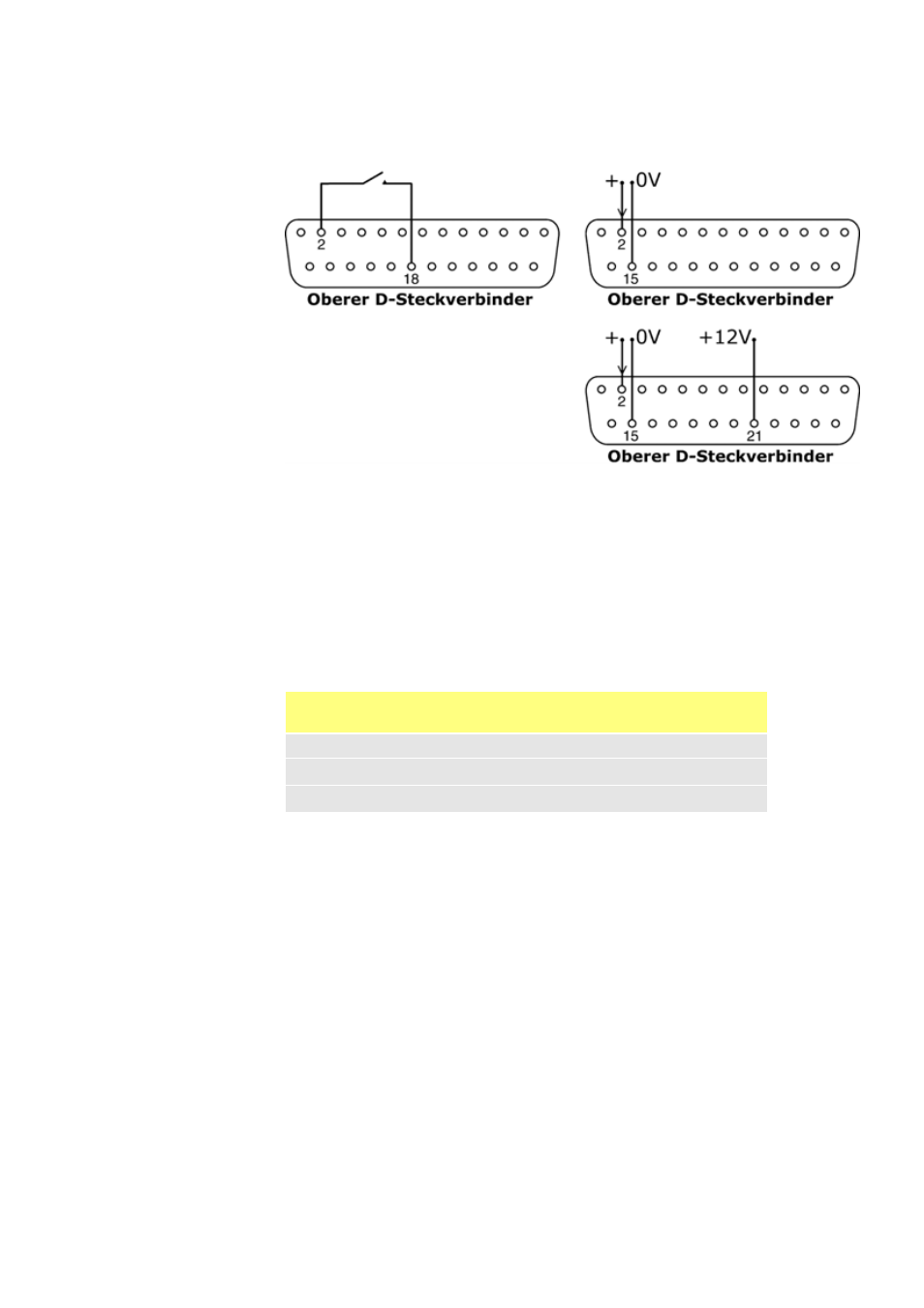

Schließen Sie ein abgesetztes Leckerkennungsgerät zwischen Pins 2 und 18 des
oberen D-Steckverbinders an. Ist der Stromkreis geschlossen, weist dies auf ein
Leck hin. Alternativ kann ein Logikeingang an Pin 2 des oberen D-Steckverbinders
angelegt werden, Erde an Pin 15. Ein Hochpegeleingang weist auf ein Leck hin.
Schließen Sie einen Watson-Marlow-Lecksensor auf die gleiche Weise an, beziehen
Sie dazu 12 V für dessen Stromversorgung von Pin 21 des oberen
D-Steckverbinders.
Schließen Sie das Kabel eines Watson-Marlow-Schlauchüberwachungsgeräts auf
folgende Weise an:
Hinweis: Verwenden Sie nur ein Watson-Marlow-Schlauchüberwachungsgerät des
Typs 620.
Kabelfarbe -
Schlauchüberwachung
Oberer D-Steckverbinder -
Pinnummer
Blau
15
Gelb
2
Rot
21
