Leitungsdruck stand halten.
Befindet sich in der Nähe des Pumpenkopfes eine starre Rohrleitung, dann lässt sich der
Schlauchwechsel durch ein herausnehmbares Ausgleichsstück vereinfachen.
Schlauchbett und Druckrollen stets sauber halten.
Bei Unsicherheiten während der Installation hilft der örtliche Watson-Marlow-Partner.
Alle Leistungsdaten in dieser Betriebsanleitung beziehen sich auf Spitzendruckwerte im
Leitungssystem. Ölgefüllte Zeigerinstrumente zeigen wegen der Dämpfung diese Spitzenwerte
meistens nicht an. Der angezeigte Druck beträgt dann lediglich 75% des Spitzenwertes. Für
genaue Messungen der Spitzenwerte einen digitalen Drucksensor einsetzen.
18 Einlegen des Schlauches
Pumpen der Typen 704U und 704S können mit einem Pumpenkopf des Typs 701R (für
Schlauch als Meterware) oder mit einem Pumpenkopf des Typs 701RE (für Watson-Marlow
LoadSure Schlauchelemente) betrieben werden. Für beide Pumpenköpfe sind Erweiterungen
erhältlich.

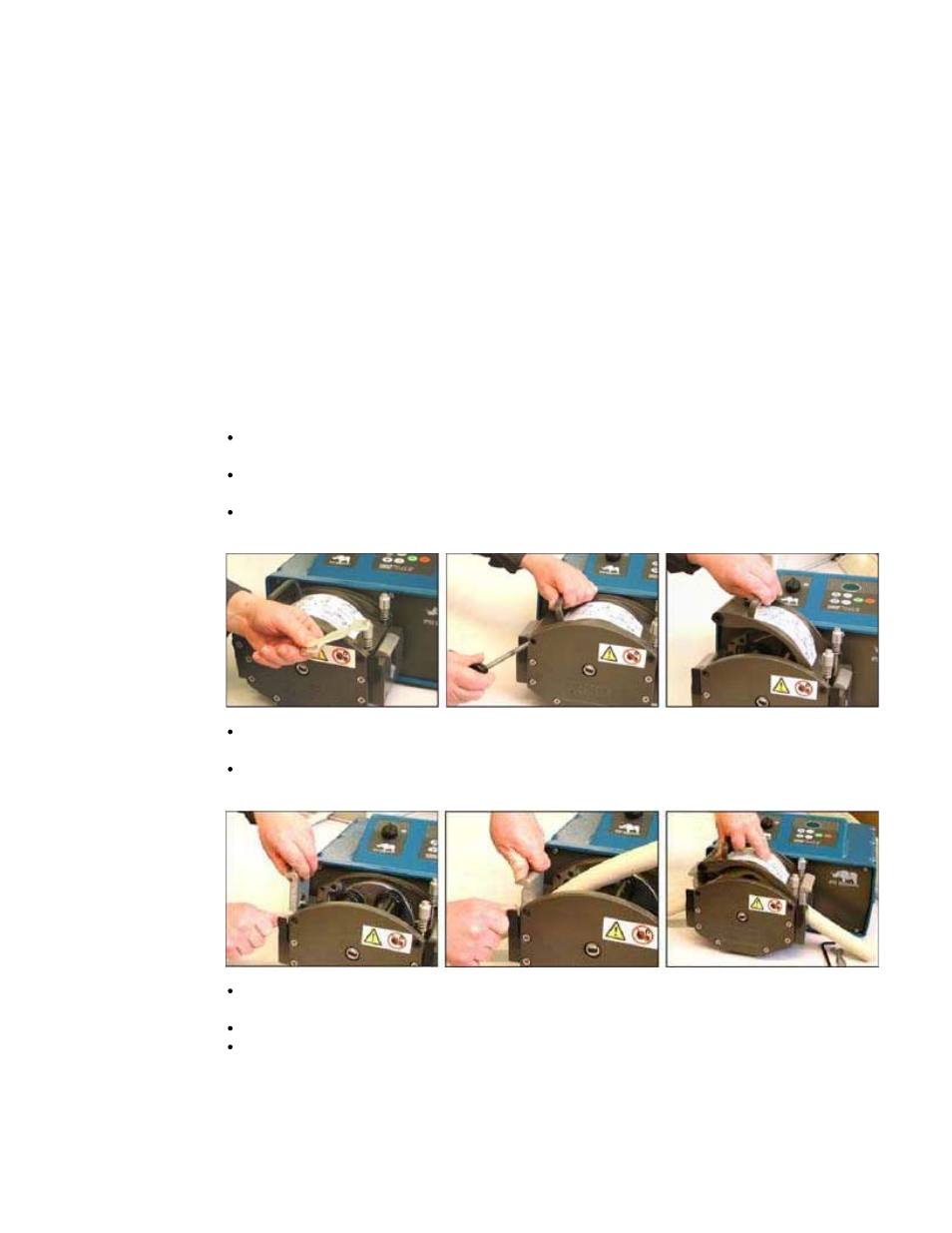

Typen 701R, 701RX und 701RG: Einsetzen der Schläuche (Meterware)
Befestigungsschraube des Schlauchbettes mit einem 10 mm Inbus lockern. Diese dazu
sechs (6) Umdrehungen entgegen dem Uhrzeigersinn betätigen.
Die Befestigungsbolzen des Schlauchbettes lösen und vollständig herausziehen. Das
Schlauchbett am Griff anheben und unter den Federn herausgleiten lassen.
Die Schlauchklemmen durch Ziehen der Lösehebel freigeben und beide Schlauchklemmen
herausheben.
Den Schlauch über den Pumpenkopf legen und an der Saugseite fixieren. Dazu die erste
Schlauchklemme aufschieben und gleichzeitig den Lösehebel ziehen.
Die druckseitige Schlauchklemme lose einsetzen, damit Überlängen des Schlauches
ausgeglichen werden können (siehe "Nachspannen des Schlauches").
Die rechte Seite des Schlauchbettes unter die Federn schieben; die linke Seite so
einrichten, dass sich der Haltebolzen einsetzen lässt.
Den Haltebolzen mit dem mitgelieferten 6 mm Innensechskantschlüssel festziehen.
Beide Befestigungsschrauben des Schlauchbettes mit einem 10 mm Inbus und einem
Drehmoment von 3 Nm anziehen.
