505L Pumpenkopf
In der versetzten Doppelspurausführung des 505L werden Y-Doppelschlauchelemente mit einer Wandstärke von 2,4mm
eingesetzt, um dem Pulsieren entgegenzuwirken und die Genauigkeit der Dosierung und Ausgabe zu verbessern. Der
505L eignet sich für Silikon- und Marpreneschläuche mit einem Innendurchmesser bis 9,6mm und erzielt damit eine
theoretische Durchflussmenge von 2.400 ml/min pro Pumpenkopf. (Installieren Sie den 505LX für Durchflussmengen bis
4.800 ml/min). Für höchste Leistung und eine verbesserte Förderung viskoser Flüssigkeiten ist für das Umpumpen ein
Schlauch mit einer Wandstärke von 2,4mm zu verwenden.
Außerdem kann der 505L mit zwei getrennten Schläuchen eingesetzt werden, obwohl in diesem Fall mit einer
Abweichung zwischen den beiden Kanälen zu rechnen ist und ein geringfügiges Pulsieren auftreten kann. Bei der
Installation getrennter Schläuche bzw. beim Anschluss eines Einlass Zwillingsschlauches an einen Auslass-
Einzelschlauch sind passende Schlauchklemmblöcke zu verwenden.

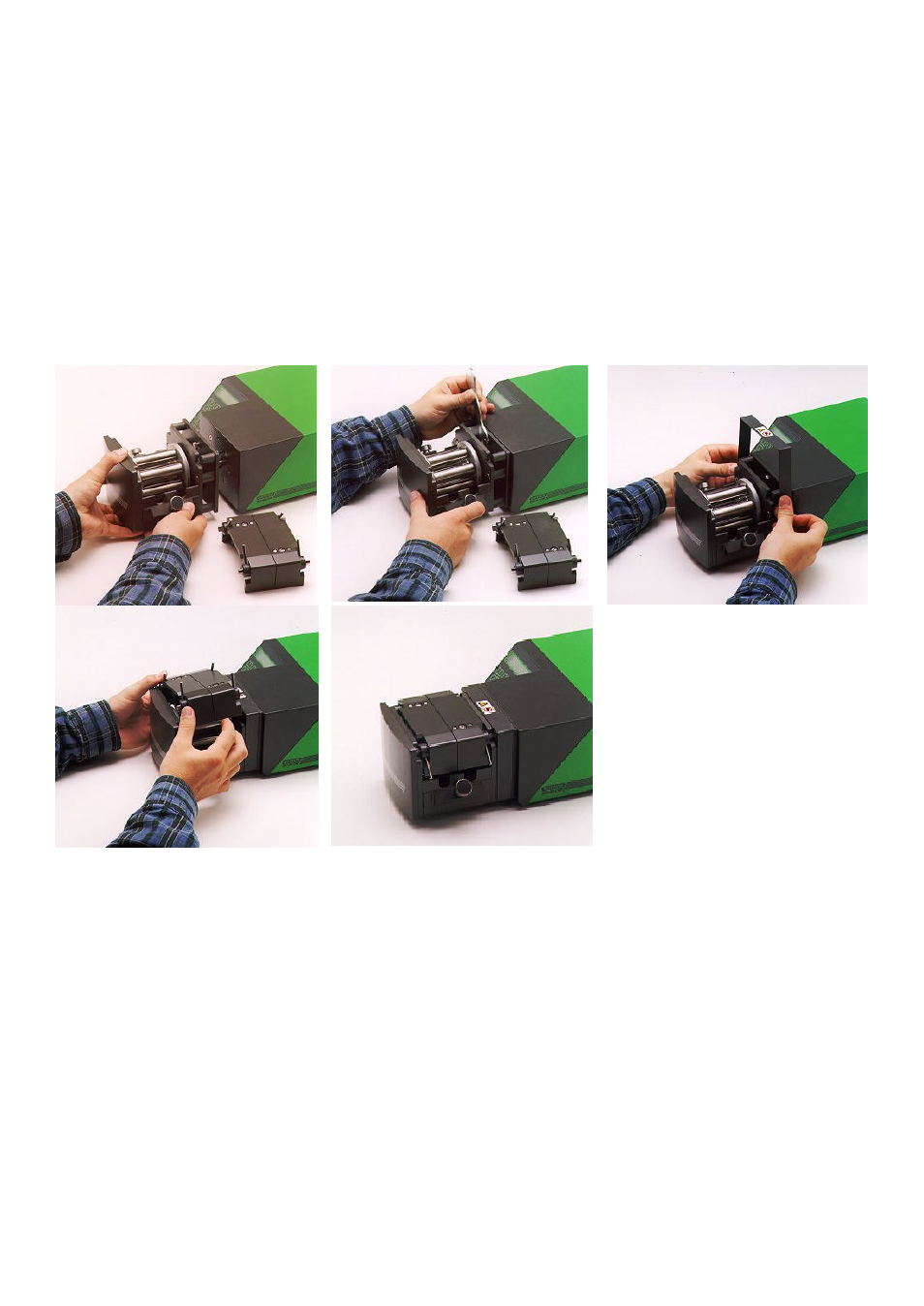

505L Installation
Den Deckel der Montageplatte vom 505L abnehmen. Den Mitnehmer der Antriebswelle an dem in der Welle des 505L
befindlichen Mittelschlitz ausrichten. Den 505L an der Pumpe ansetzen. Die oberen und unteren Schrauben der
Montageplatte anziehen.
