6.2
Anordnung des Monitors und der Steuereinheit
BRAVO 300S muss in der Fahrkabine der Landwirtschaftsmaschine angeordnet werden.
Halten Sie folgende Vorsichtsmassnahmen ein:
- Den Monitor NICHT in Bereichen anordnen, die starken Schwingungen ausgesetzt
sind und in denen Stoßgefahr besteht, so dass dessen Beschädigung oder ein
versehentliches Betätigen der Tasten vermieden werden kann;
- Das Steuersystem in einem gut einsehbaren und mit den Händen leicht er-
reichbaren Bereich anordnen. Berücksichtigen, dass der Monitor weder die Bewe-
gungsfreiheit noch die Sicht auf den Fahrbereich einschränken darf.
• Steuereinheit (RCU): Die Steuereinheit im hinteren Bereich der Maschine und in der Nähe der
Regelarmatur und der Hydraulikarmatur befestigen.
Die unterschiedlichen, für den Computerbetrieb erforderlichen Anschlüsse und die
Länge der Kabel berücksichtigen sowie einen angemessenen Platz für die
Anordnung von Steckern und Kabeln einkalkulieren.
An jedem Stecker ist ein Symbol angebracht, das auf dessen Funktionsbestimmung
hinweist. Für jeglichen Bezug auf die Anlagenkonfiguration verweisen wir auf den
Par. 6.1 - Empfohlenes Anlagenlayout.

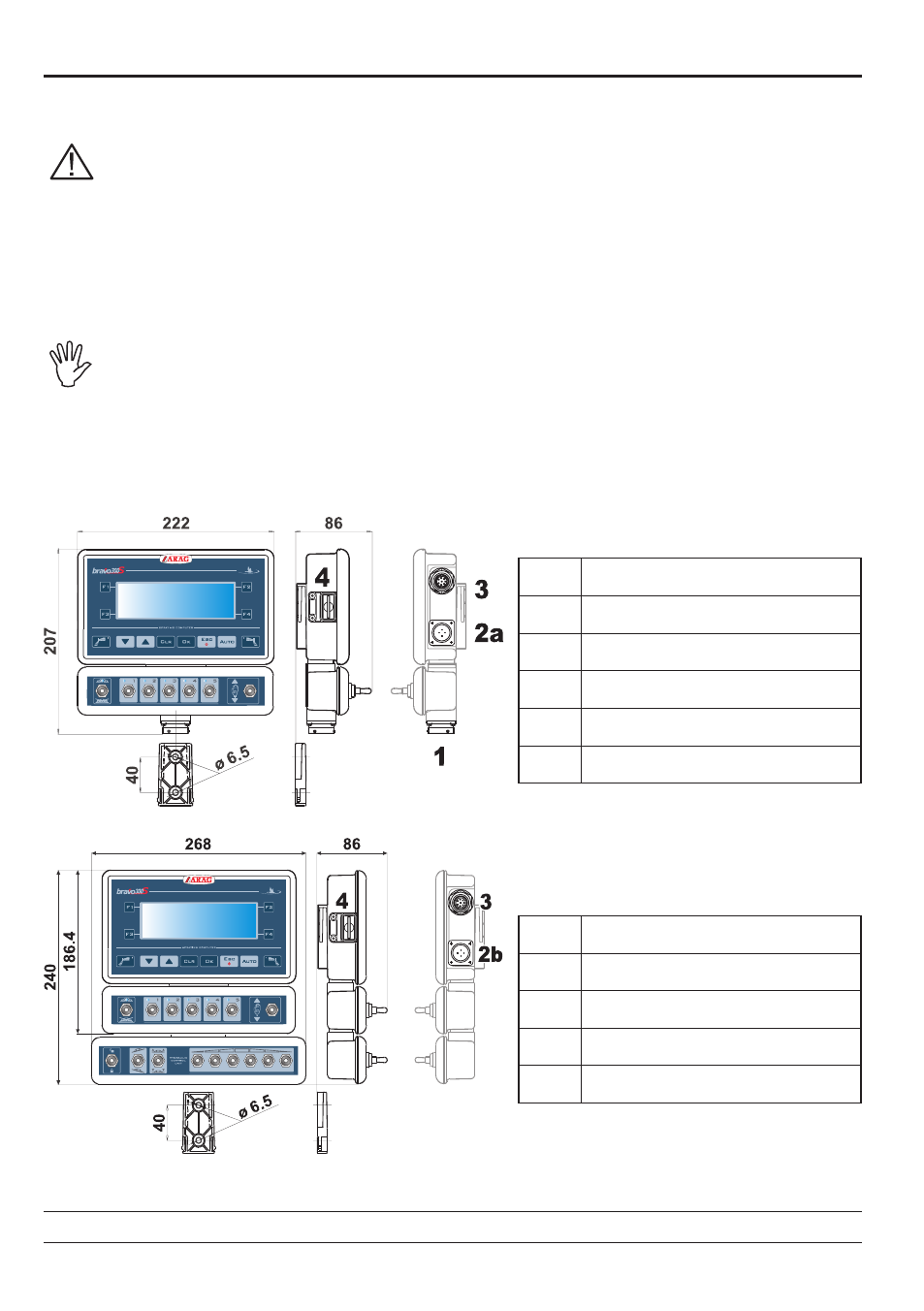

Abb. 4a
nr.
anschlusspunkte des monitors
1
Regelarmatur und Sensoren
2a
Versorgung
2b
Versorgung des Monitor +
Anschluss der RCU
3
Zusatzverbindungen
4
SD-Speicherkarte
Abb. 4b
nr.
anschlusspunkte der rcu
5
Monitor
6
Versorgung und Sensoren
7
Regelarmatur
8
Hydraulikarmatur
FOLGT
Tab. 1
Tab. 2
