ARAG BRAVO 300S - Multi-row crop sprayers, Direct connection / RCU Installation - Software ver Benutzerhandbuch
Seite 9
9
RCU

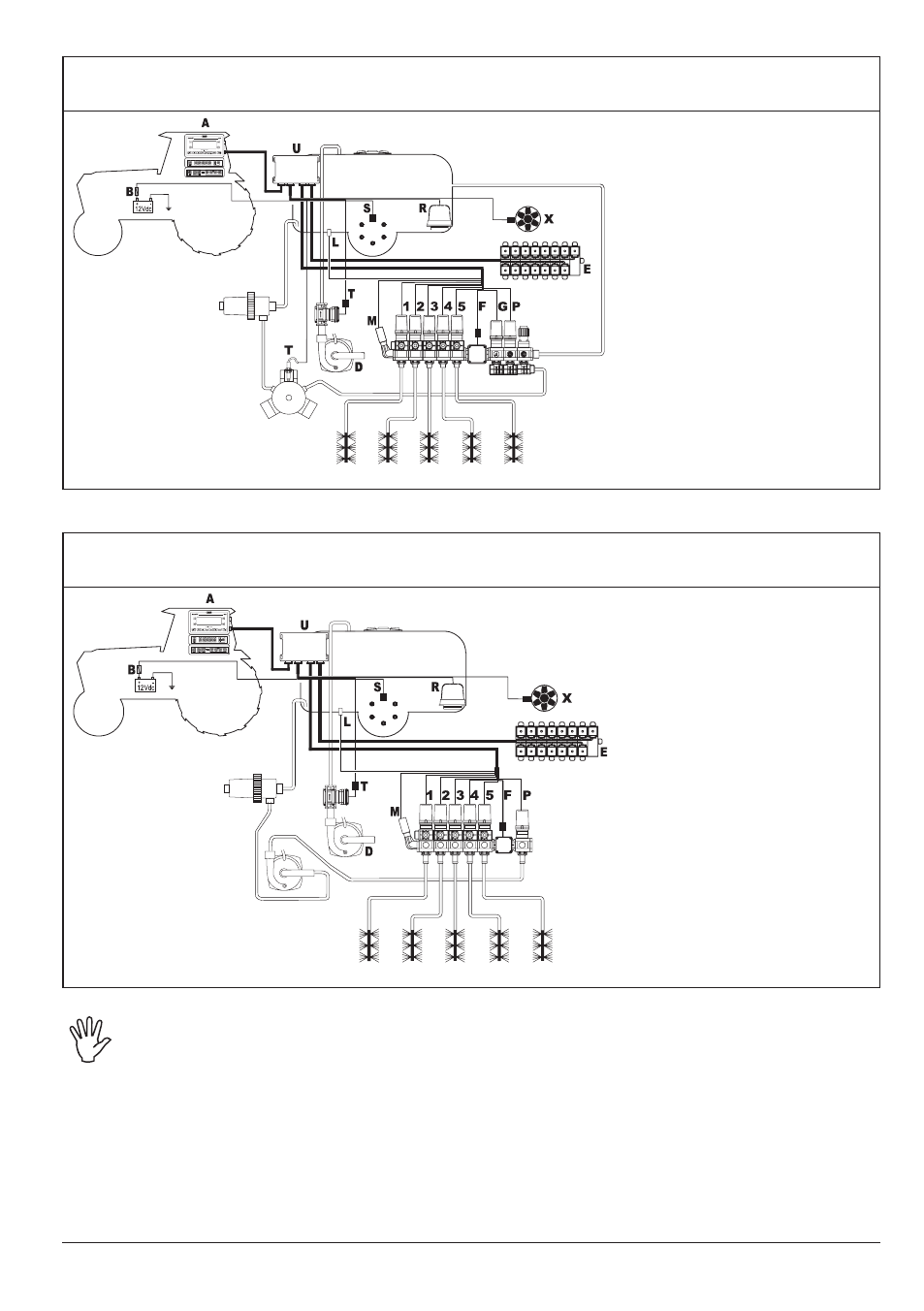

Montageschema für Reihensprühgerät mit Membranpumpe - Anlage mit Ablassventil
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
e Hydraulikarmatur
f Durchflussmesser
l Füllstandsensor
m Drucksensor
P Regelventil
r Schaummarkierer
s Geschwindigkeitssensor
t
Durchflussmesser für Befül-
lung / Pump Protector
u RCU
X UPM-Sensor
1÷5 Teilbreitenventile
RCU
Montageschema für Reihensprühgerät mit Zentrifugalpumpe
Abb. 7
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
e Hydraulikarmatur
f Durchflussmesser
l Füllstandsensor
m Drucksensor
P Regelventil
r Schaummarkierer
s Geschwindigkeitssensor
t
Durchflussmesser für Befül-
lung
u RCU
X UPM-Sensor
1÷5 Teilbreitenventile
Der Computer muss direkt an die Batterie der Landwirtschaftsmaschine geschlossen
werden.
*
Den Computer NICHT unter Zündschlüsselfunktion anschließen (15/54).
Abb. 6
*
*
