anordnung an der landwirtscHaftsmascHine
6.1
Empfohlenes Anlagenlayout
DIREKTANSCHLUSS

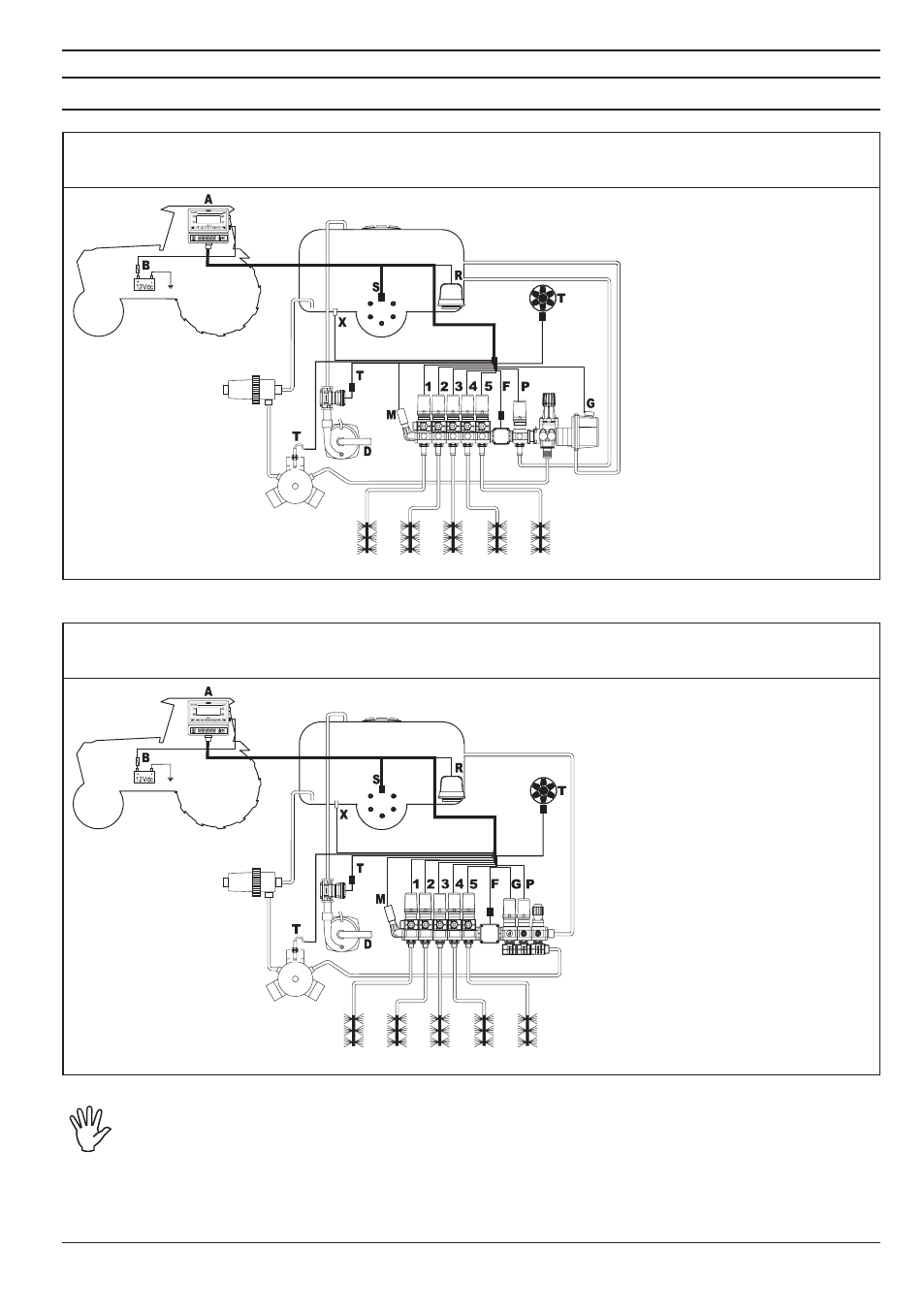

Montageschema für Reihensprühgerät mit Membranpumpe - Anlage mit Hauptschaltventil
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
f Durchflussmesser
g Hauptschaltventil
m Drucksensor
P Regelventil
r Schaummarkierer
s Geschwindigkeitssensor
t
Durchflussmesser für Befül-
lung / Pump Protector /
UPM-Sensor
X Füllstandsensor
1÷5 Teilbreitenventile
DIREKTANSCHLUSS
Montageschema für Reihensprühgerät mit Membranpumpe - Anlage mit Ablassventil
Abb. 3
Verzeichnis:
a
Bravo 300S
b Batterie
d Füllpumpe
f Durchflussmesser
g Ablassventil
m Drucksensor
P Regelventil
r Schaummarkierer
s Geschwindigkeitssensor
t
Durchflussmesser für Befül-
lung / Pump Protector /
UPM-Sensor
X Füllstandsensor
1÷5 Teilbreitenventile
Der Computer muss direkt an die Batterie der Landwirtschaftsmaschine geschlossen
werden.
*
Den Computer NICHT unter Zündschlüsselfunktion anschließen (15/54).
*
*
Abb. 2
