16
• Schließen Sie den mit "DD" markierten Verbinder an das Steuerventil und daraufhin, unter Bezu-
gnahme auf die Tabelle, die anderen Verbinder an:

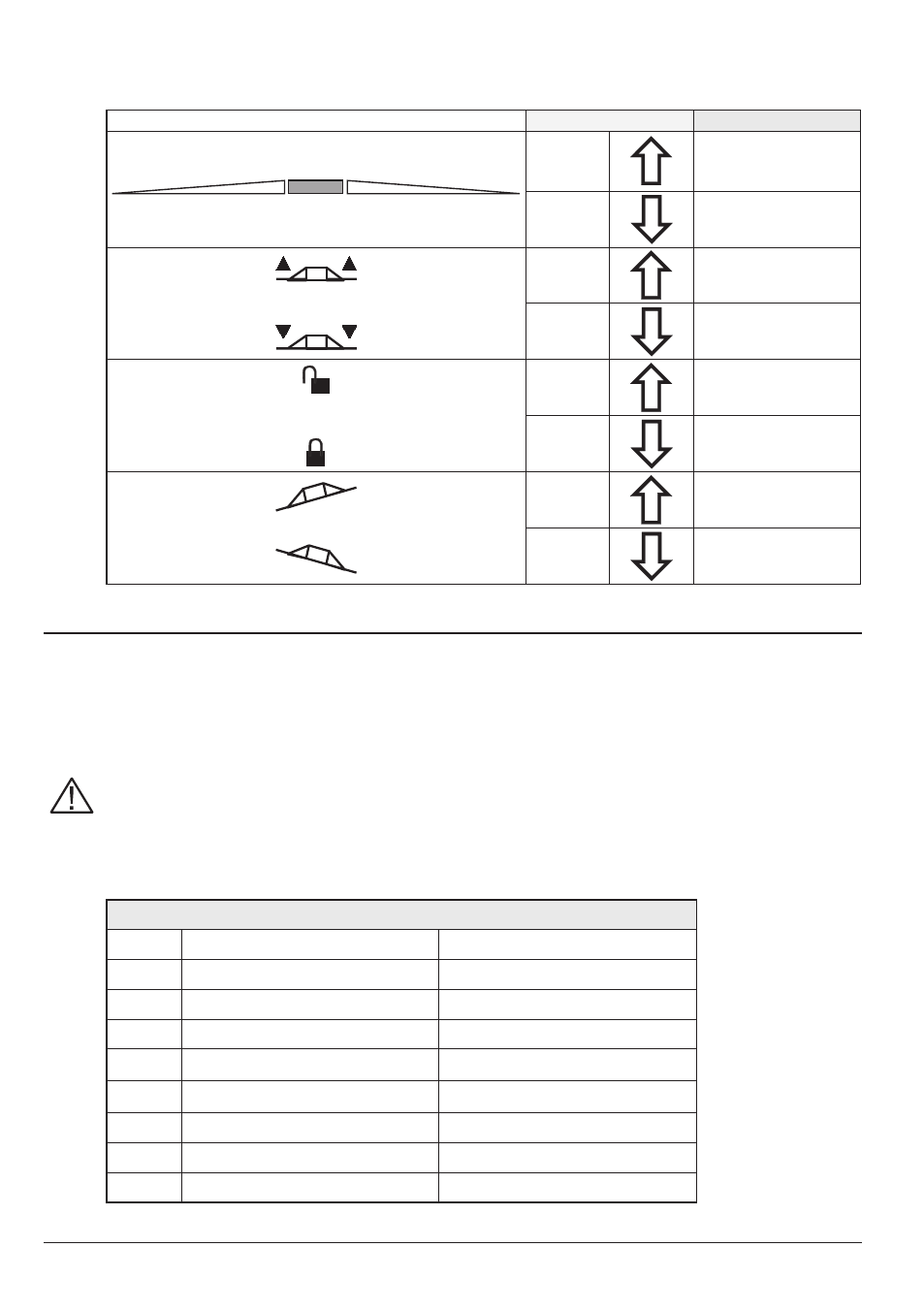

Steuerung Bewegung Verbinder
Teilbreitenbewegung / Öffnung HILFS. Schalter
1 - 2 - 3 - 4 - 5 - 6
Öffnung 1 ÷ 6 A
Schließung 1 ÷ 6 C
Gestängehöhe
Öffnung AA
Schließung AC
Gestängeblockierung
Öffnung BA
Schließung BC
Gestängenivellierung
Öffnung CA
Schließung CC
Tab. 3
8.5 Anschluss der Sensoren und der anderen verfügbaren Funktionen
Die Stecker, den im Hauptmontageschema der sich in Ihrem Besitz befindlichen Anlage angege-
benen Zeichen gemäß an die jeweiligen Funktionen schließen (Par. 6.1).
Die Kabel sind mit einem Symbol gekennzeichnet, das die entsprechende Funktion
identizifiert: in der Tabelle sind alle erforderlichen Angaben enthalten, die für einen
korrekten Anschluss an die verfügbaren Funktionen erforderlich sind.
ARAG-Sensoren verwenden: sollte es zu Schäden kommen, die sich aus dem Einsatz
ungeeigneter oder nicht aus der Produktion von ARAG stammender Sensoren
ergeben, kommt es automatisch zum Erlöschen jeglicher Form von Garantie.
ARAG haftet nicht für Schäden an Geräten, Personen, Tieren oder Sachen, die aus
einer Nichtbeachtung der zuvor gegebenen Beschreibungen resultieren.
VERKABELUNG FÜR DIREKTANSCHLUSS
Item Hauptverbindung Alternative Verbindung
f Durchflussmesser -
g Hauptschaltventil -
m Drucksensor -
P Regelventil -
r Schaummarkierer -
s Geschwindigkeitssensor -
t Durchflussmesser für Befüllung UPM-Sensor oder Pump Protector
X Füllstandsensor -
Tab. 4
