12
6.5 Anordnung der Regelarmatur
Die Regelarmatur muss unter Anwendung der entsprechend mitgelieferten und bereits an der
Gruppe selbst montierten Bügel befestigt werden, die dabei den in der, der Gruppe beiliegenden
Betriebsanleitung enthaltenen Angaben gemäß anzuordnen sind.
WICHTIG IST, DASS ALLE IN DER BETRIEBSANLEITUNG DER REGELARMATUR ENTHALTENEN
SICHERHEITSREGELN BEFOLGT WERDEN.
6.6 Anordnung der Hydraulikarmatur
Die Hydraulikarmatur muss an einem Punkt der Maschine befestigt werden, der vor Umwelteinflüssen
und den von der Maschine ausgebrachten Flüssigkeiten geschützt resultiert.
ARAG HAFTET NICHT FÜR SCHÄDEN, EGAL WELCHER NATUR, DIE SICH AUF EINE INSTALLA-
TION DURCH UNERFAHRENES PERSONAL ZURÜCKFÜHREN LASSEN. IM FALL VON SCHÄDEN
AM SYSTEM, DIE SICH AUF EINE FALSCHE INSTALLATION UND/ODER VERBINDUNGSHER-
STELLUNG ZURÜCKFÜHREN LASSEN, WIRD KEINERLEI GARANTIE GELEISTET.
ACHTUNG! SCHLIESSEN SIE AUSSCHLIESSLICH DIE VORGESEHENEN HYDRAULIKARMA-
TUREN AN (SIEHE ARAG HAUPTKATALOG). ARAG ÜBERNIMMT KEINERLEI HAFTUNG FÜR
SCHÄDEN AM PRODUKT, BETRIEBSSTÖRUNGEN UND DAVON AUSGEHENDEN GEFAHREN
JEGLICHER NATUR, WENN DAS MODUL AN ARMATUREN GESCHLOSSEN WIRD, BEI DENEN ES
SICH NICHT UM DIE ORGINAL-ARMATUREN ODER UM DIE VON ARAG GELIEFERTEN ARMATU-
REN HANDELT.
7 anscHluss des comPuters an die landwirtscHaftsmascHine
7.1 Allgemeine Vorsichtsmassnahmen für eine korrekte Verlegung der Kabel
• Befestigen der Kabel:
- Die Verkabelung so befestigen, dass sie mit keinen sich in Bewegung befindlichen Organen in
Berührung kommen kann;
- Die Verkabelung so verlegen, dass es bei deren Verdrehung oder Bewegungen der Maschine
nicht zu deren Bruch oder Beschädigung kommen kann.
• Kabelverlegung im Hinblick auf das Vermeiden einer Infiltration von Wasser:

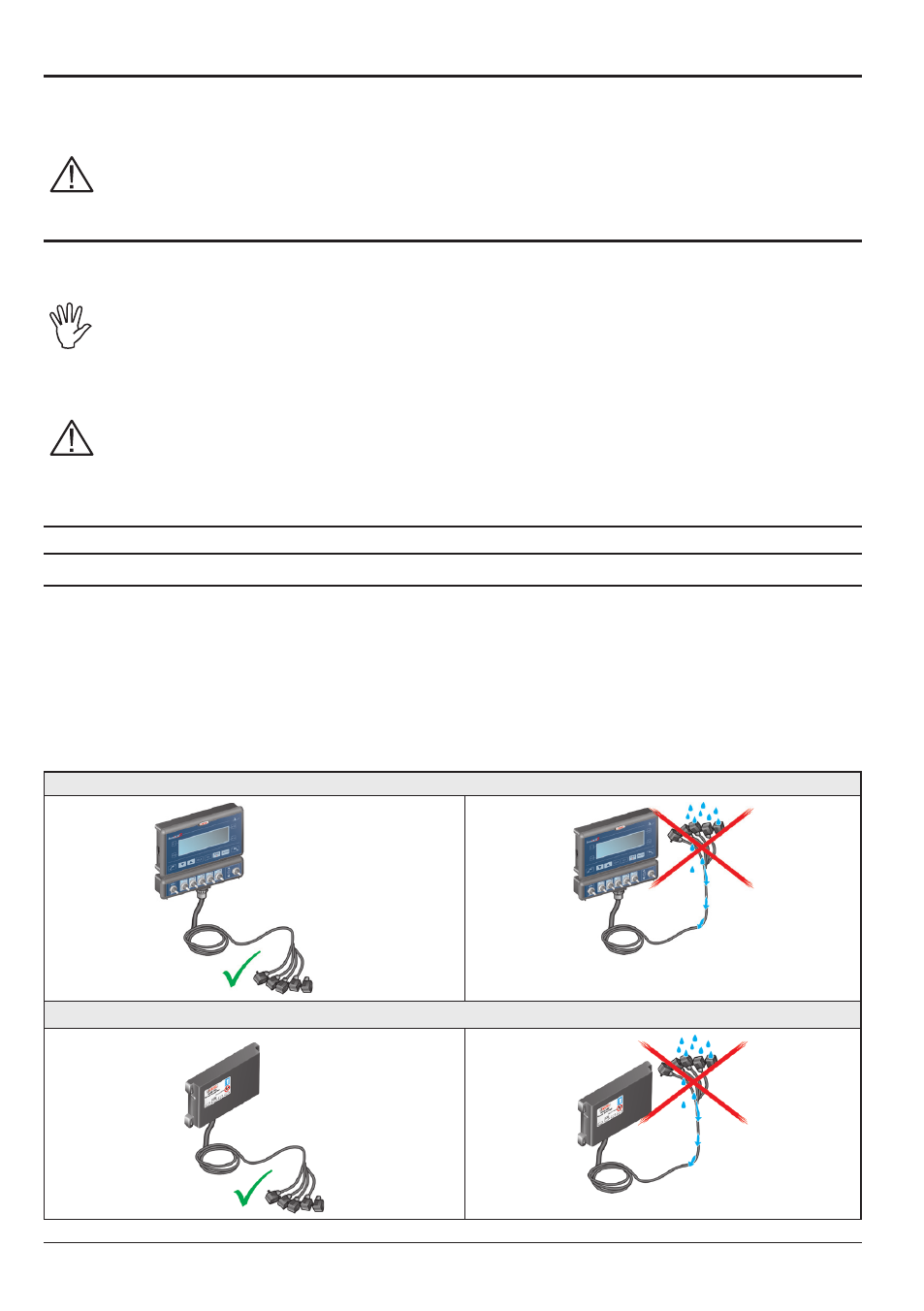

- Die Kabelverzweigungen müssen IMMER nach unten gerichtet werden (Abb. 7a und 8a).
DIREKTANSCHLUSS
Abb. 7a Abb. 7b
ANLAGE MIT RCU
Abb. 8a Abb. 8b
FOLGT
