8 anscHluss der Verkabelung an die regelarmatur, die
Hydraulikarmatur und die Verfügbaren funktionen
• Ausschließlich nur die mit den ARAG-Computern gelieferten Verkabelungen verwenden.
• Höchste Aufmerksamkeit darauf richten, dass die Kabel nicht reißen, nicht an ihnen
gezogen wird, sie herausgerissen oder zerschnitten werden.
• Sollte es zu Schäden kommen, die sich aus dem Einsatz ungeeigneter oder nicht aus der
Produktion von ARAG stammenden Verkabelungen ergeben, kommt es automatisch zum
Erlöschen jeglicher Form von Garantie.
• ARAG haftet nicht für Schäden an Geräten, Personen, Tieren oder Sachen, die aus einer
Nichtbeachtung der zuvor gegebenen Beschreibungen resultieren.
8.1 Anschluss des mehrpoligen Steckers (nur bei Version mit Direktanschluss)
Den mehrpoligen Stecker an den Monitor schließen (Anschluss 1, Seite 10); nachdem man sich
vom korrekten Einfügen vergewissert hat, die Überwurfmutter bis zum Feststellen im Uhrzeigersinn
drehen.
8.2 Anschluss der dezentrierten Einheit (RCU)

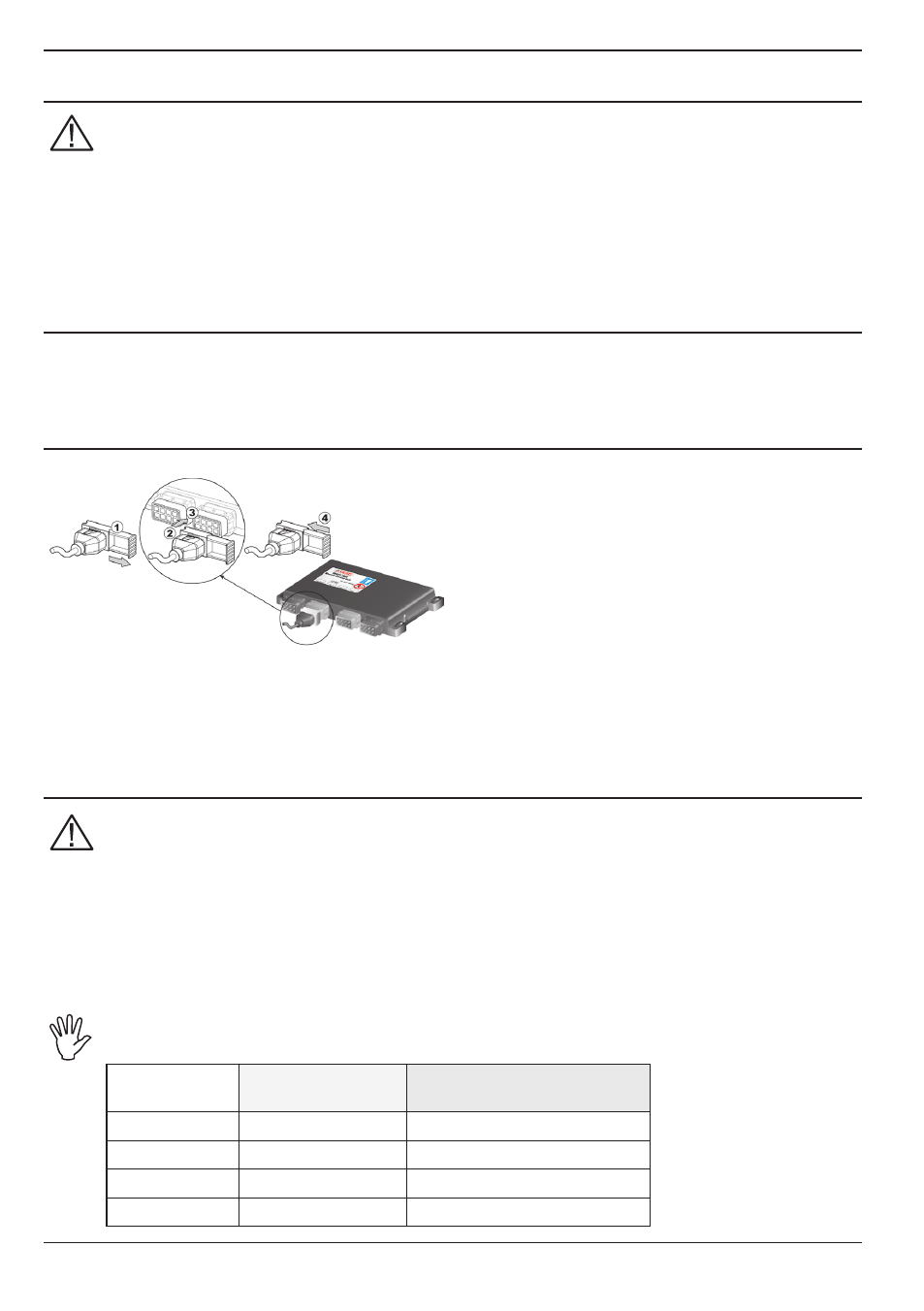

Abb. 10
• Öffnen Sie den Steckerschlitten ( 1, Abb. 10).
• Setzen Sie den Stecker ( 2) an der Anschlussbuchse
( 3) an und drücken Sie ihn ein: beim einfügen da-
rauf achten, dass die elektrischen Kontakte nicht
verbogen werden.
• Schließen Sie nun den Schlitten (
4) wieder, bis er
vollständig zum Einrasten gekommen ist.
Schließen Sie die Verkabelung gemäß Angaben im Par. 6.2 an. Jedes Kabel muss an die
vorgesehene Anschlussbuchse an der dezentrierten Einheit geschlossen werden.
Sollten sie sich nur schwer einstecken lassen, das Einfügen nicht forcieren, sondern erst
die Übereinstimmung mit der angegebenen Postion überprüfen.
8.3 Anschluss der Ventile der Regelarmatur
• Verwenden Sie ARAG-Ventile: sollte es zu Schäden kommen, die sich aus dem Einsatz
ungeeigneter oder nicht aus der Produktion der ARAG stammender Ventile ergeben,
kommt es automatisch zum Erlöschen jeglicher Form von Garantie.
ARAG haftet nicht für Schäden an Geräten, Personen, Tieren oder Sachen, die aus einer
Nichtbeachtung der zuvor gegebenen Beschreibungen resultieren.
• Alle zu den Ventilen reichenden Verbindungsstecker müssen vor ihrem Anschluss mit
einer entsprechenden Abdichtung versehen werden (Abb. 12 und 13).
• Die korrekte Anordnung der Abdichtung überprüfen, so dass Wasserinfiltrationen wäh-
rend des Einsatzes der Regelarmatur vermieden werden können.
Sollte die Anzahl der Wechselschalter der Bedienertafel höher als die Anzahl der Teilbrei-
tenventile sein, die Kabel gemäß Tab. 2B anschließen.
TEILBREITEN-
VENTILE
ZU VERWENDENDE
UMLENKVENTILE
AN DIE TEILBREITENVENTILE
ANZUSCHLIEßENDE KABEL
2 2 - 4 2 - 4
3 2 - 3 - 4 2 - 3 - 4
4 1 - 2 - 4 - 5 1 - 2 - 4 - 5
6 1 - 2 - 3 - 4 - 5 - 6 1 - 2 - 3 - 4 - 5 - 6
Tab. 2B
