6.3 Befestigung des Montagebügels
Der Monitor muss nach der Befestigung seines Montagebügels am gewünschten Punkt angeordnet
werden (im vorstehenden Paragraph wird die Bohrschablone des Bügels dargestellt).
Der Bügel muss aus dem Sitz des Monitors (
a , Abb. 5) herausgezogen und unter Einsatz der
mitgelieferten Schrauben ( b ) befestigt werden.
Nachdem man sich von der perfekten Befestigung des Bügels vergewissert hat, den Monitor in
diesen einfügen und bis zum Einrasten (
c ) andrücken.
6.4 Befestigung der Steuereinheit (RCU)
Die Montagerichtung der Steuereinheit gemäß Angaben der Abb. 6 einhalten (Stecker nach unten
gerichtet).
Anderweitige Anordnungen sind nicht zulässig.

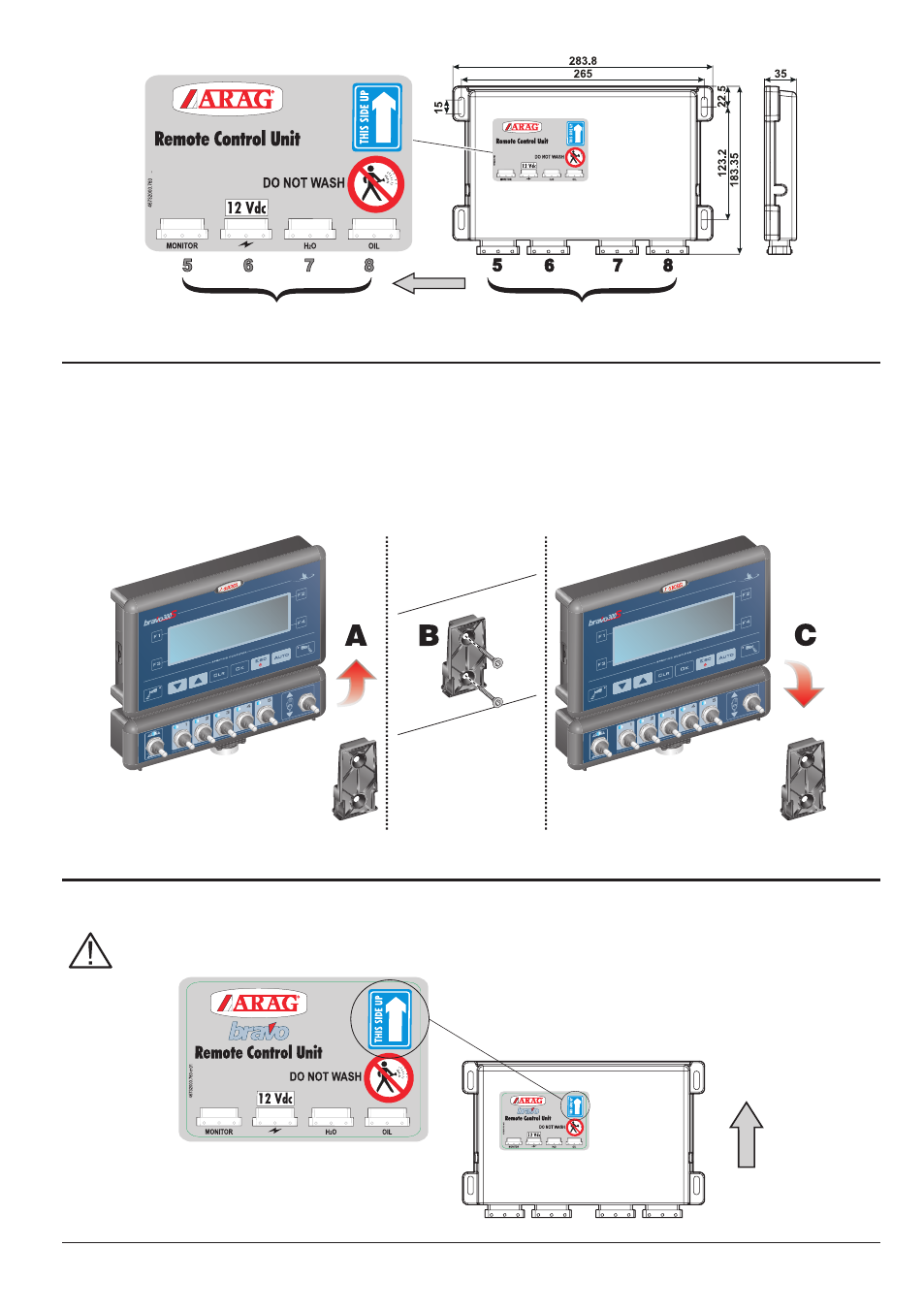

Abb. 4c
Abb. 5
Abb. 6
