15
FOLGT

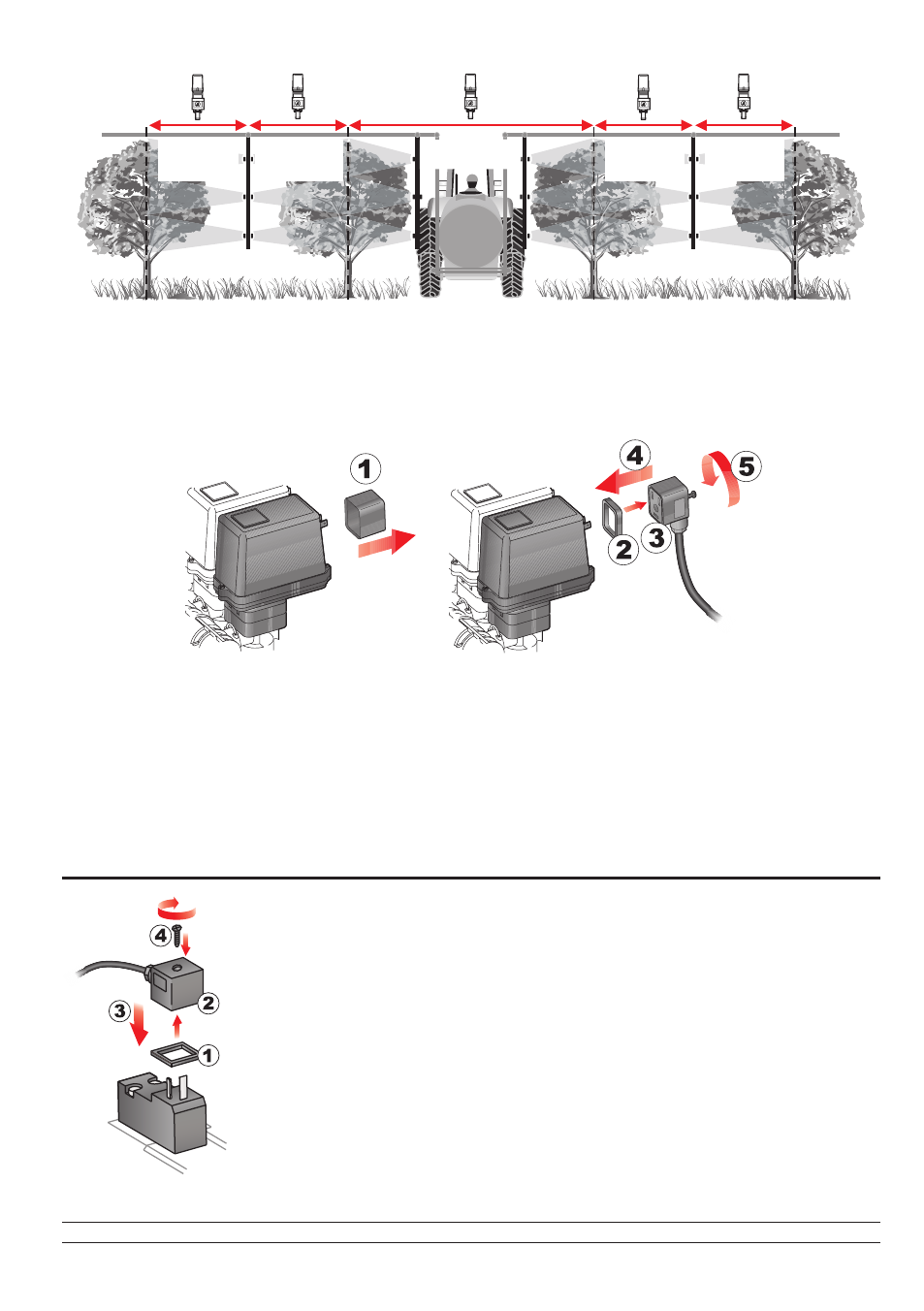

Teilbreite
des
Gestänges 2
Teilbreite
des Gestänges 3
Teilbreite
des
Gestänges 4
Teilbreite
des
Gestänges 1
Ventil 1 Ventil 3 Ventil 2 Ventil 4
Teilbreite
des
Gestänges 5
Ventil 5
Abb. 11
Der Stecker 1 muss das Ventil ansteuern, das seinerseits mit der Teilbreite 1 verbunden ist.
Den "Stecker 1" an das "Ventil 1" schließen, dann alle weiteren Stecker in steigender Nummern-
folge, von links nach rechts, anschließen: die Teilbreite 1 ist diejenige, die sich am weitesten
links befindet, wenn man die Maschine von hinten betrachtet (Abb. 11).
Abb. 12
Die Stecker, den im Hauptmontageschema der sich in Ihrem Besitz befindlichen Anlage angege-
benen Zeichen gemäß an die jeweiligen Ventile schließen (Par. 6.1 - Empfohlenes Anlagenlayout).
• Die Schutzkappe (
1, Abb. 12) vom elektrischen Ventil abnehmen.
• Die Dichtung ( 2) ausrichten, indem man sie auf den Stecker (3) fügt, dann den Stecker durch Ein-
drücken bis auf Anschlag ( 4) anschließen: beim Einführen darauf achten, dass die elektrischen
Kontakte am Ventil nicht verbogen werden.
• Die Schraube (
5) bis zur kompletten Feststellung anziehen.
8.4 Anschluss der hydraulischen Ventile
Abb. 13
Bravo 300S kann über die Doppeleffektventile bis zu 9 hydraulische Funktionen
ansteuern.
Die Stecker, den im Hauptmontageschema der sich in Ihrem Besitz befindlichen
Anlage angegebenen Zeichen gemäß an die jeweiligen Ventile schließen (Par.
6.1 - Empfohlenes Anlagenlayout).
• Fügen Sie die Dichtung (1) am Verbinder (2) an und schließen Sie diesen durch
vollständiges Andrücken an (
3): achten Sie beim Einfügen darauf, dass die
elektrischen Kontakte am Ventil dabei nicht verbogen werden.
• Fügen Sie die Schraube (4) in den Verbinder ein und ziehen Sie sie vollständig an.
Nachstehend werden die Einsatzfunktionen der Wechselschalter an der Bedientafel
der hydraulischen Funktionen angegeben.
