17
VERKABELUNG FÜR RCU
Item Hauptverbindung Alternative Verbindung
f Durchflussmesser -
g Hauptschaltventil -
l Füllstandsensor -
m Drucksensor -
P Regelventil -
r Schaummarkierer -
s Geschwindigkeitssensor -
t Durchflussmesser für Befüllung Pump Protector
X UPM-Sensor Pump Protector
Tab. 5
ACHTUNG:
Der Sekundäreingang "T" darf nur verwendet werden, wenn der Eingang "X" bereits
von einem anderen Sensor belegt ist.
Ist am Haupteingang "X" keinerlei anderer Sensor angeschlossen, darf der
Sekundäreingang "T" nicht verwendet werden, da der Computer dann nicht in der
Lage wäre, den Pump Protector-Sensor zu erfassen.
Die Anleitungen für die Installation der Sensoren sind den Produkten beigelegt.
Die nachstehend aufgelisteten Geschwindigkeitssensoren können auch als UPM-Sensoren
verwendet werden:
• induktiver Geschwindigkeitssensor
(Art.-Nr. 467100.086);
• Magnet-Geschwindigkeitssensor (Art.-Nr. 467100.100).
- Anschluss von:
• Durchflussmesser;
• Drucksensor;
• Füllstandsensor;
• Pump Protector;
• Durchflussmesser für Befüllung;
• UPM-Sensor;
• Schaummarkierer.

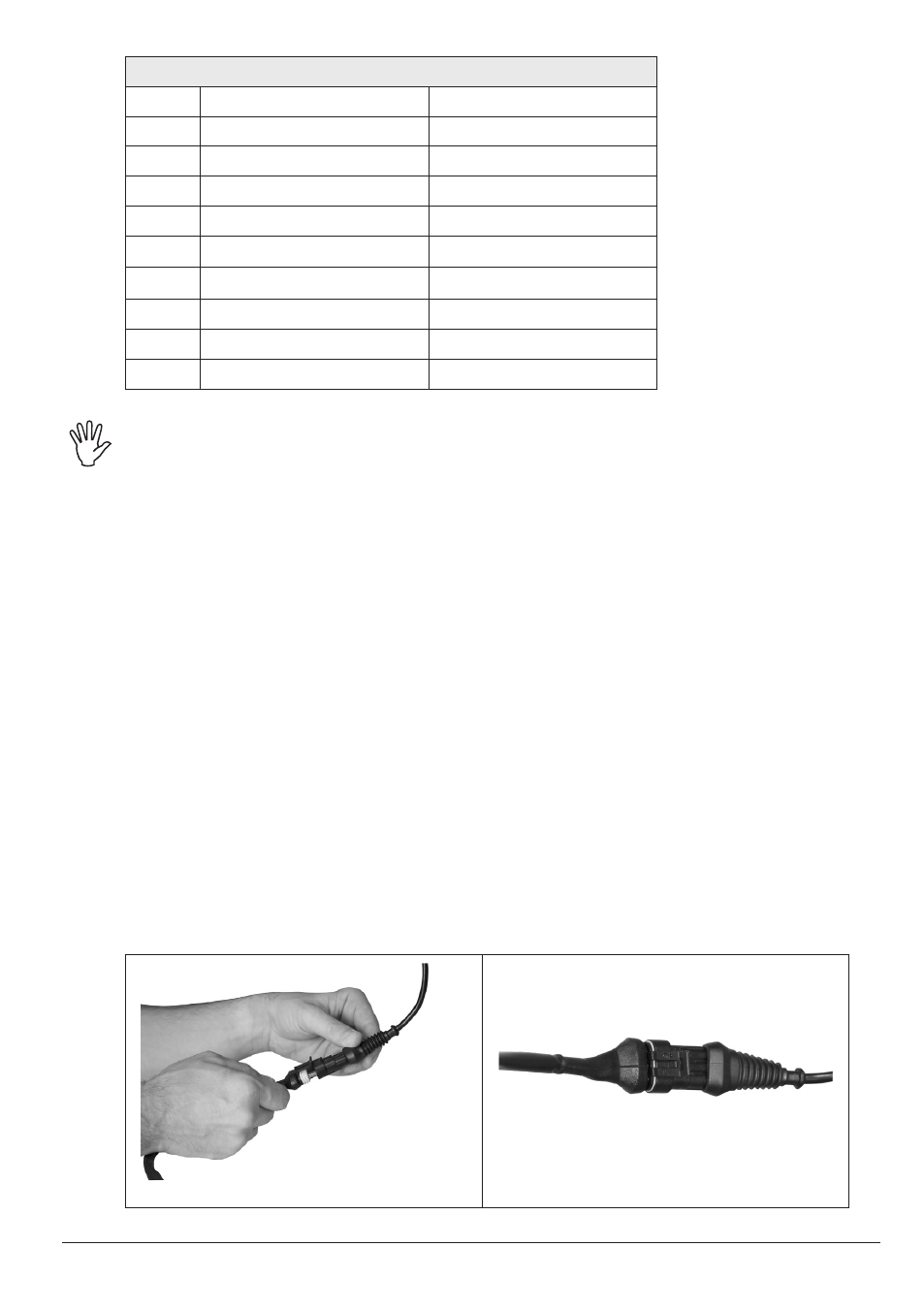

Alle ARAG-Sensoren verwenden den gleichen Steckertyp. Den Stecker des Sensors mit dem der
entsprechenden Verkabelung verbinden. Nachdem sichergestellt wurde, dass er richtig eingefügt
resultiert, ihn so lange eindrücken, bis er einrastet.
Abb. 14a Abb. 14b
