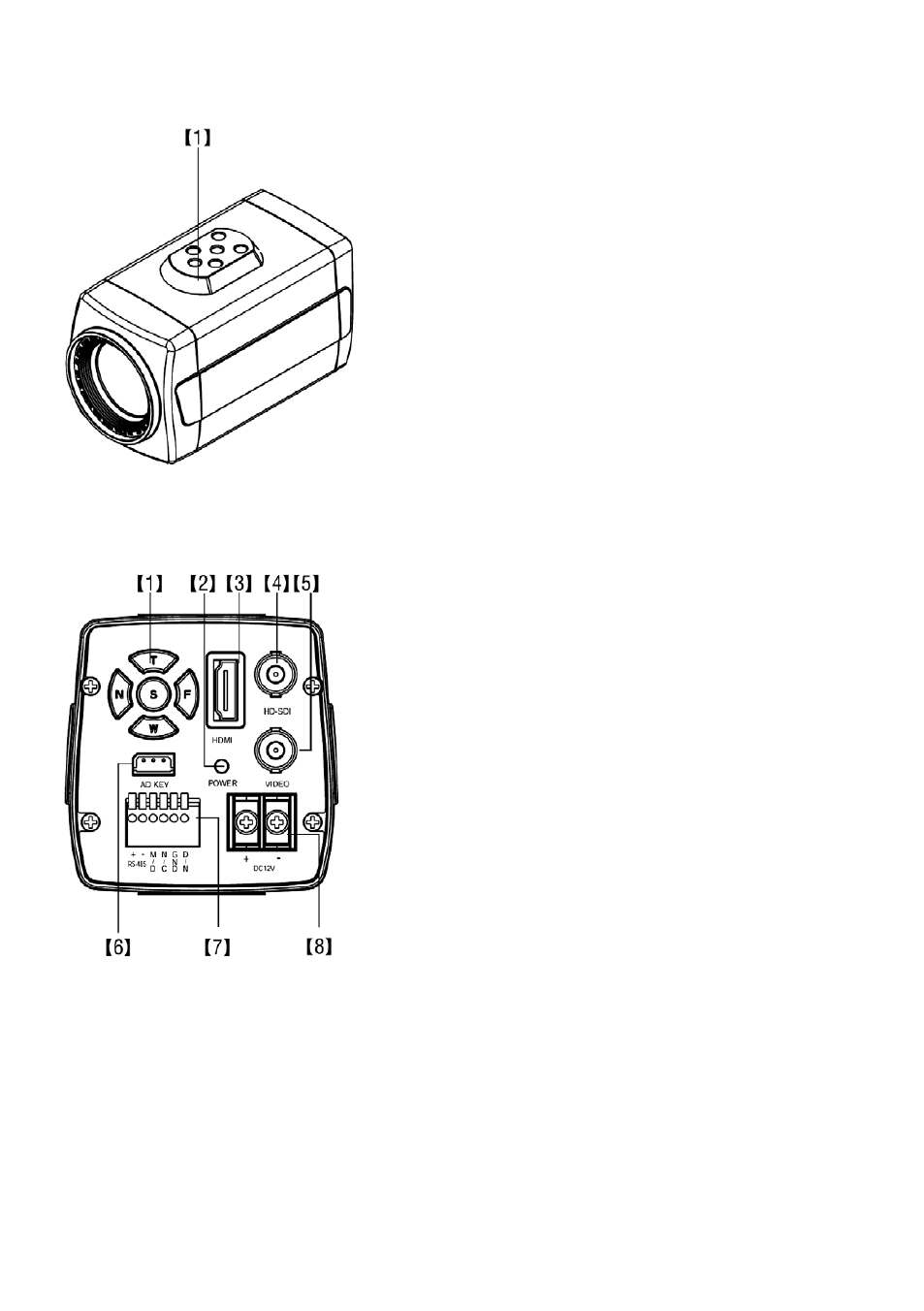

5. Bezeichnungen und Funktionen
(1) OSD / Zoom / Fokus Steuerung
(2) Spannungsanzeige
(3) HDMI
(4) HD-SDI: BNC-Kabel
(5) CVBS-Ausgang
(6) AD-Taste
: GND
: AD-Taste
3: GND
(7) Steuerungs-Terminal
: RS-485 (+)
: RS-485 (-)
3: Ausgang - Bewegungserkennung
4: kein Anschluss
5: Masse
6: Eingang - Tag & Nacht (Niedrig: Nacht, Hoch: Tag)
(8) Spannungsversorgung: VDC
(1) Halterung für Kamerainstallation
Die Halterung kann wahlweise am Ober- oder Unterteil der
Kamera montiert werden.
