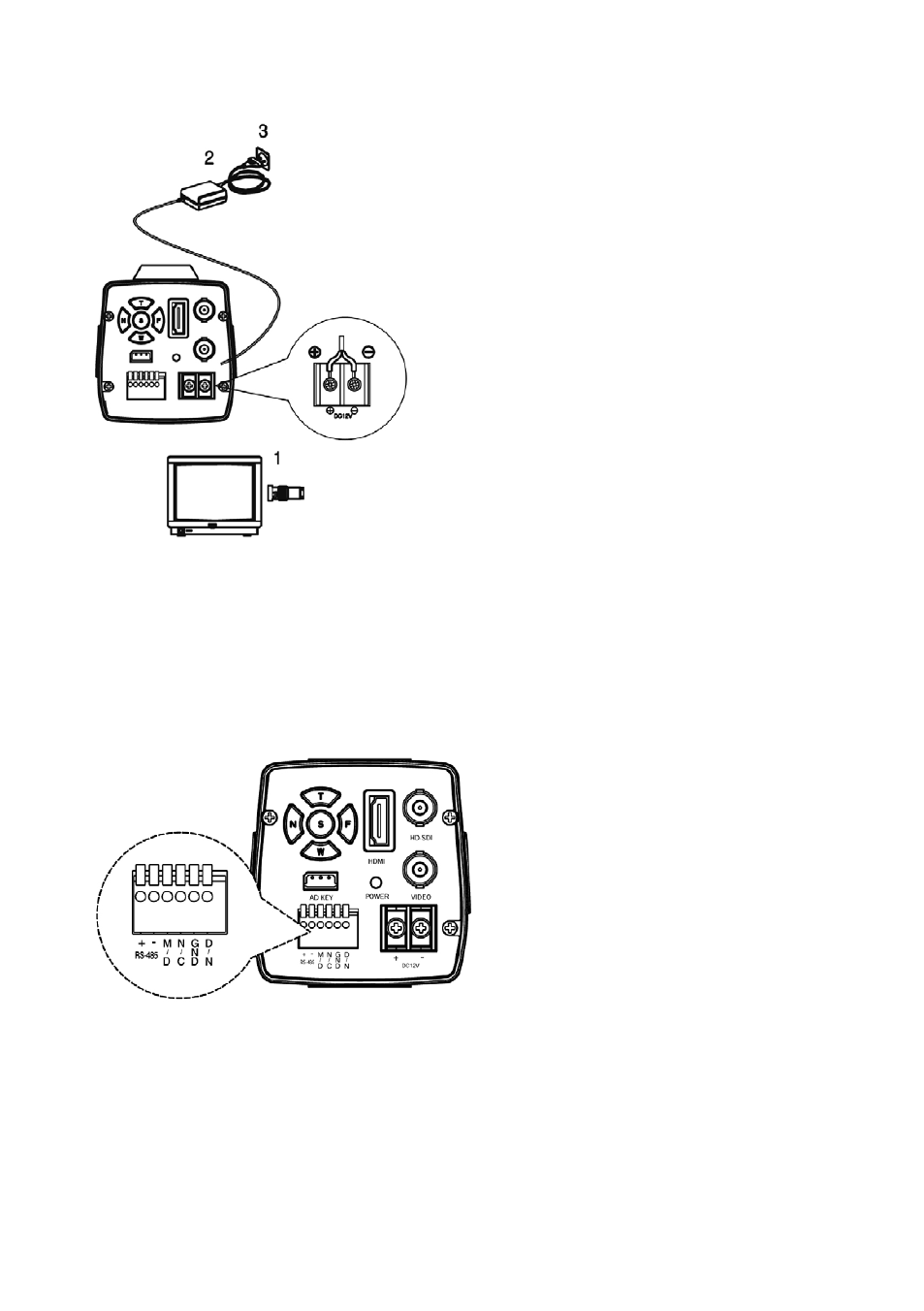

6. Anschlüsse
Basis-Anschluss
Die Peripheriegeräte (DVR, Monitor, Objektiv, etc), DC-Adapter
und Kabel gehören nicht zum Lieferumfang.
1. Anschluss an einen Monitor
Die Videosignalverbindung zwischen der Kamera und dem
Monitor oder Langzeitmonitor oder -DVR herstellen.
2. Ein im Handel erhältliches DC12V-Netzteil verwenden.
Eine DCV-Stromquelle an die DCV-Eingangsklemmen
an der Rückseite der Kamera anschließen.
3. Den Stecker dieses Netzteils in eine Wandsteckdose
stecken.
Die POWER-Einschaltanzeige leuchtet. Das Monitorbild mit
den Helligkeits- und Kontrastreglern usw. einstellen.
Zum Videoeingang des Monitors
oder Kameraeingang
6.1 Anschlüsse für externe Geräte
RS-485 DATENÜBERTRAGUNG
Anschluss für ein externes Bediengerät mit RS-485
Datenübertragungsformat
Bewegungsdetektor-Ausgang
Wenn der Bewegungsdetektor arbeitet.
An den Pins OUT und GND wird DC 3,3V ausgegeben.
Tag/Nacht-Eingang:
Der Tag/Nacht-Modus der Kamera kann durch das
Signal eines externen Geräts umgeschaltet werden.
Zur Verwendung dieser Funktion muss die Einstel-
lung <DAY&NIGHT> der Kamera auf <EXT> gestellt
werden.
HINWEIS: Verwenden Sie ein Relais, wenn die
Spannung oder der Strom des ange-
schlossenen Geräts die Grenzwerte
überschreitet
