Messwerte ausgeben

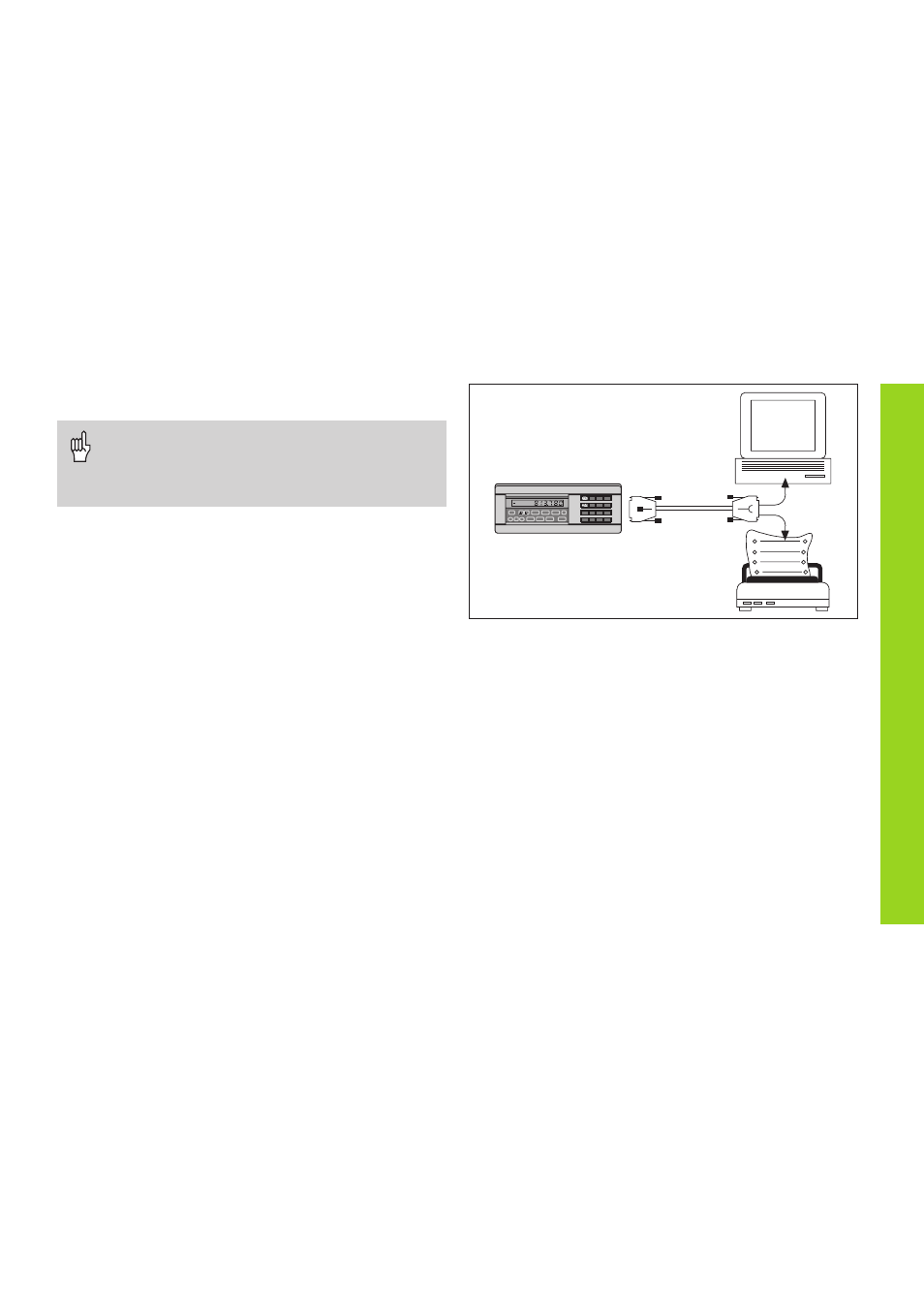

An die Datenschnittstelle V.24/RS-232-C (X31) läßt sich ein Drucker
oder ein PC anschließen
Messwerte ausgeben
Technische Informationen zur Datenschnittstelle
V.24/RS-232-C (X31), Informationen zum
Datenformat usw. finden Sie im Abschnitt
„Datenschnittstelle V.24/RS-232-C (X31)“.
Über die Datenschnittstelle V.24/RS-232-C (X31) lassen sich
Messwerte ausgeben, z.B. zu einem Drucker oder zu einem PC.
Zum Starten der Messwert-Ausgabe gibt es folgende drei
Möglichkeiten:
➤ ➤ ➤ ➤ ➤ Drücken Sie die Taste MOD, bis das Leuchtfeld PRINT
blinkt und starten Sie die Messwert-Ausgabe mit der Taste
ENT.
oder
➤ ➤ ➤ ➤ ➤ Geben Sie den Befehl STX (Ctrl B) über den Eingang RXD
an der Datenschnittstelle V.24/RS-232-C (X31) ein.
oder
➤ ➤ ➤ ➤ ➤ Geben Sie ein Signal zur Messwert-Ausgabe (Impuls oder
Kontakt) am Sub-D-Anschluß EXT (X41) ein.
