Betriebsart Restweg-Anzeige
Weg
Betriebsart Restweg-Anzeige
Im normalen Betrieb zeigt die Anzeige die Ist-Position des
Messgeräts an. Insbesondere beim Einsatz des NDs an
Werkzeugmaschinen und bei Automatisierungsaufgaben kann
es vorteilhaft sein, sich den Restweg zu einer eingetippten
Soll-Position anzeigen zu lassen. Sie positionieren dann
einfach durch Fahren auf den Anzeigewert Null.
Über die Schlüsselzahl 246 582 kann die Restweg-Anzeige
angewählt werden.
Funktion der Schaltausgänge A1 und A2
Im Betrieb Restweg-Anzeige haben die Schaltausgänge A1
(Pin 15) und A2 (Pin 16) eine geänderte Funktion: Sie sind zum
Anzeigewert Null symmetrisch. Wird beispielsweise in P62 als
Schaltpunkt 10 mm eingegeben, dann schaltet der Ausgang

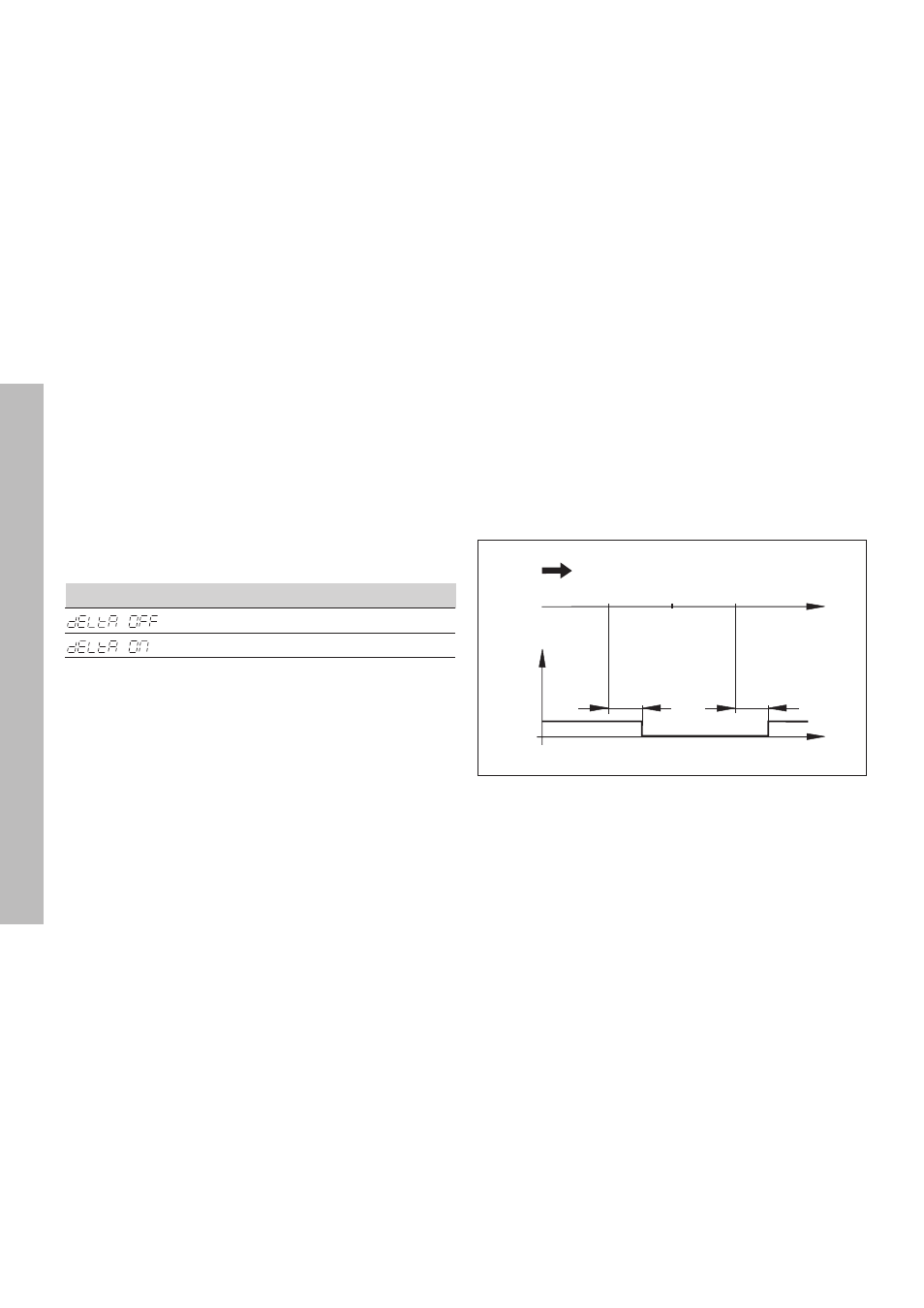

A1 bei +10 mm sowie bei –10 mm. Das Bild unten zeigt das
Ausgangssignal A1, wenn aus negativer Richtung auf Null
gefahren wird.
t
t
v2
t
v1
Pin 15
(A1)
Ð10 0 +10
Zeitlicher Signalverlauf für Schaltgrenze (A1) = 10 mm , t
v1
≤
22 ms,
t
v2
≤ 180 ms
Anzeige Bedeutung
Keine Restweg-Anzeige
Restweg-Anzeige ist angewählt
„Fahren auf Null” mit Restweg-Anzeige
➤ ➤ ➤ ➤ ➤ Wählen Sie Bezugspunkt 2.
➤
➤ ➤ ➤ ➤ Geben Sie die Soll-Position ein.
➤ Fahren Sie die Achse auf Null.
