19
Netzanschluss
Stromschlag-Gefahr!
Vor Öffnen des Gerätes Netzstecker ziehen!
Schutzleiter anschließen!
Der Schutzleiter darf nie unterbrochen sein!
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen.
Nur Originalsicherungen als Ersatz verwenden!
Zur Erhöhung der Störfestigkeit den Erdungs-
anschluss auf der Gehäuse-Rückseite z.B. mit dem
zentralen Erdungspunkt der Maschine verbinden!
(Mindestquerschnitt 6 mm
2 )
Spannungsbereich: 100 V~ bis 240 V~
Ein Netzwahlschalter ist nicht erforderlich.
Mindestquerschnitt des Netzanschlusskabels: 0,75 mm 2
ND 281
Die Messwertanzeige ND 281 hat an der Gehäuse-Rückseite
eine Buchse für ein Kabel mit Euro-Netzstecker (Netzkabel im
Lieferumfang enthalten).
NDP 281
Der NDP 281 hat an der Rückseite eine Klemme (X51) zum
Netzanschluss (siehe Abbildung rechts). Achten Sie bei der
Verdrahtung des Anschlusskabels auf die richtige Polung!

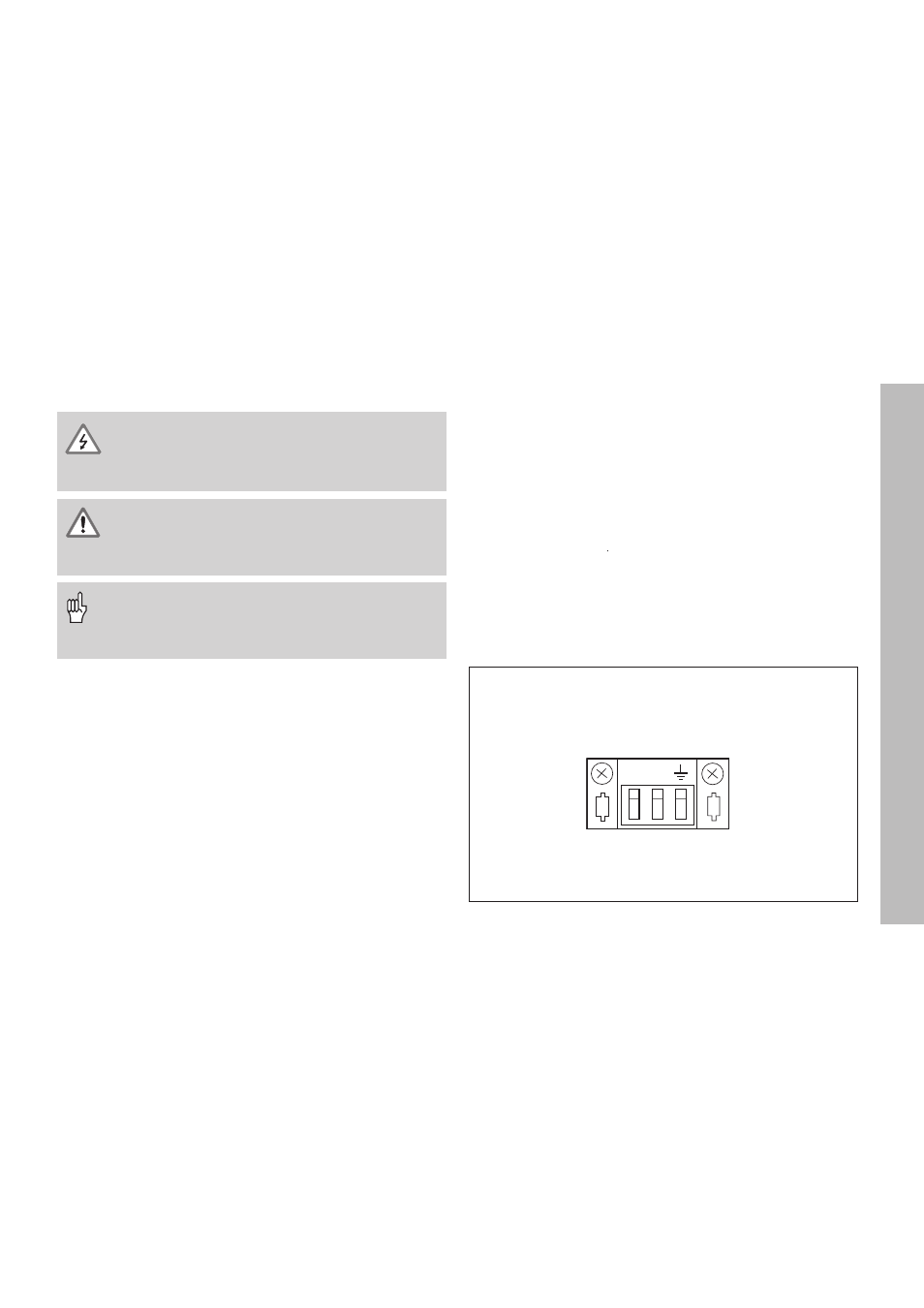

Netzanschluss
NDP 281: Klemme zum Anschluss des Netzkabels
X 51
N L1
X51
