ND 281 A, Id.-Nr. 283 481 ..
NDP 281, Id.-Nr. 289 214 ..
X31 X41
X1
Geh
ä
use-R
ü
ckseite, Zubeh
ö
r

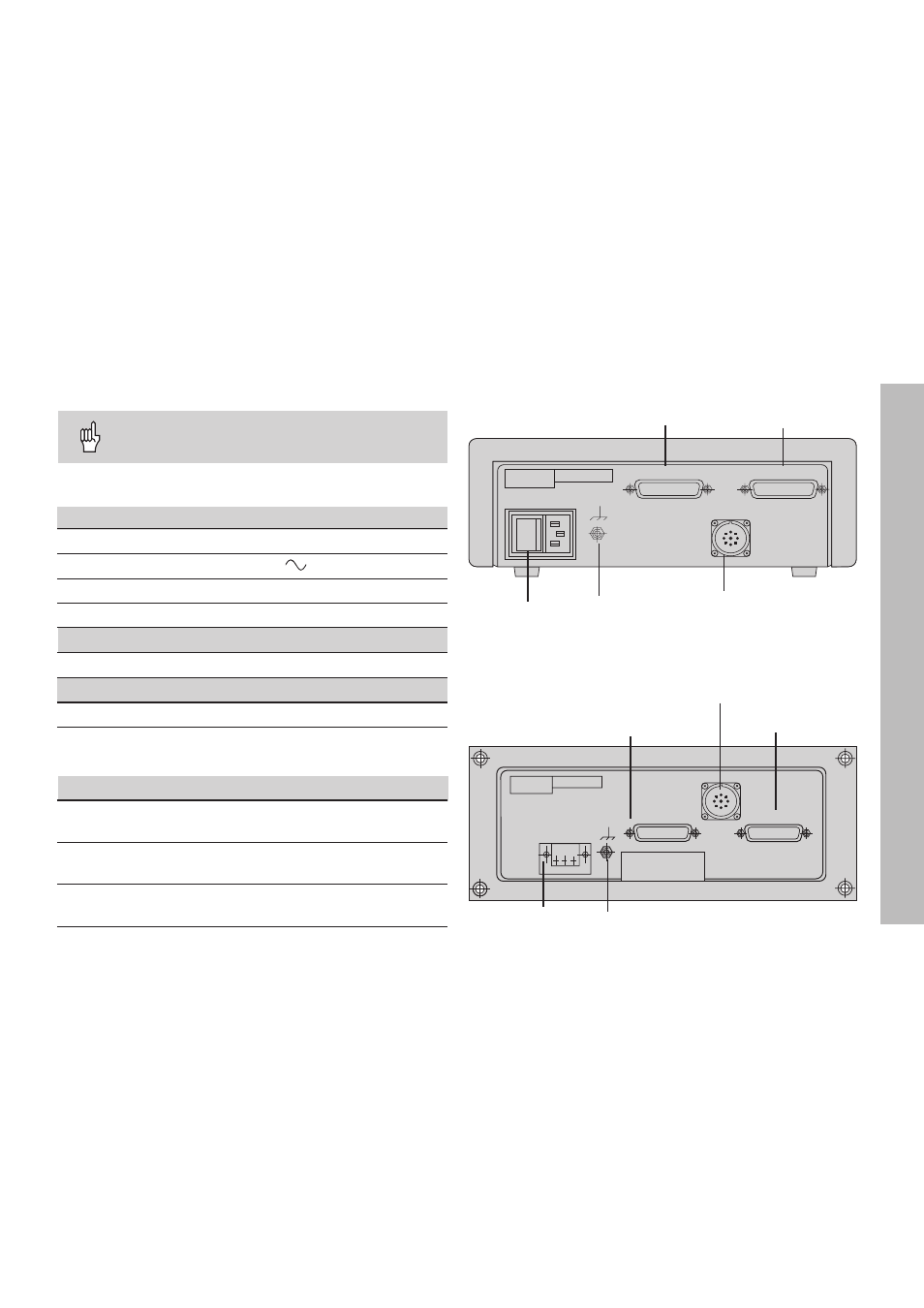

Gehäuse-Rückseite
Die Schnittstellen X1, X31 und X41 erfüllen die
„Sichere Trennung vom Netz“ nach EN 50 178!
Messgerät-Eingang X1
HEIDENHAIN-Flanschdose 9-polig
Eingangssignale 11 µA
SS
Maximale Länge des Anschlusskabels 30 m
Maximale Eingangsfrequenz 100 kHz
Datenschnittstelle V.24/RS-232-C (X31)
25-poliger Sub-D-Anschluss (Buchse)
Schalteingänge/Schaltausgänge EXT (X41)
25-poliger Sub-D-Anschluss (Stift)
Zubehör
Steckverbinder
Stecker (Buchse) 25-polig für Sub-D-Anschluss X41
Id.-Nr. 249 154 ZY
Stecker (Stift) 25-polig für Sub-D-Anschluss X31
Id.-Nr. 245 739 ZY
Datenübertragungskabel 3 m, 25-polig für Sub-D-Anschluss
komplett
X31, Id.-Nr. 274 545 01
100 ... 240 V
X51
Eingang X1 für ein HEIDENHAIN-
Längenmessgerät 11 µA
SS
Datenschnittstelle
Sub-D-
Anschluss
Netzschalter Erdungsanschluss
Eingang X1 für ein HEIDENHAIN-
Längenmessgerät 11 µA
SS
X1
X31 (V.24 /RS-232-C) X41 (EXT)
100 ... 240 V
50 ... 60 Hz
Datenschnittstelle Sub-D-
Anschluss
Netzanschluss Erdungsanschluss
