Den zugehörigen Korrekturwert eingeben
z.B. 0.01 mm. Durch zweimaliges
Drücken von MOD KOR. NR. 02
anwählen. (In das Feld POS. NR. 02
können Sie keinen Wert eingeben).
Alle weiteren Korrekturpunkte eingeben.
Wenn Sie einen Korrekturpunkt direkt
anwählen wollen, dann Drücken Sie CL
und geben gleichzeitig die gewünschte
Korrekturpunkt-Nummer ein.
Abstand der Korrekturpunkte auf der
fehlerbehafteten Achse eingeben, z.B.
2
10 µm (entspricht 1,024 mm).
Durch viermaliges Drücken von MOD
KOR. NR. 01 anwählen. (In die Felder
POS. NR. 00, KOR. NR. 00 und POS. NR.
01 können Sie keine Werte eingeben.)

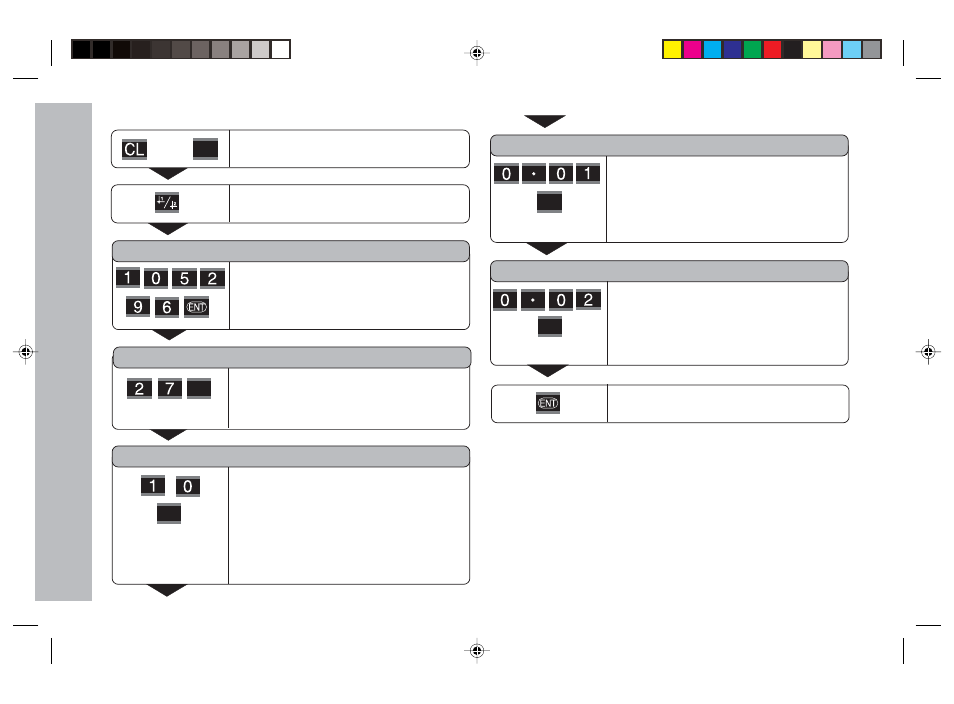

Nichtlineare Achsfehler-Korrektur
Korrekturwert-Tabelle anwählen, Achsfehler eingeben
BZGSPKT. (wird ca. zwei Sekunden angezeigt) 1)
Bezugspunkt für den Achsfehler auf der
fehlerbehafteten Achse eingeben,
z.B. 27 mm. Mit MOD das nächste
Eingabefeld auswählen.
PKTABST. 1)
KOR. NR. 01
KOR. NR. 02
Eingabe beenden.
Betriebsparameter wählen.
P00 CODE
Schlüsselzahl 10 52 96 eingeben, mit
ENT bestätigen.
P00 CODE anwählen
und
gleichzeitig
MOD
MOD
4 x MOD
2 x MOD
2 x MOD
1) Nur in Betriebsart „Längenmessung”
1) Bei „Winkelmessung”: Bezugspunkt = Referenzpunkt
1) Punktabstand = 5 Grad
