Datenschnittstelle V.24/RS-232-C (X31)
Datenschnittstelle V.24/RS-232-C (X31)
Über die Datenschnittstelle V.24/RS-232-C (X31) der
Messwertanzeige lassen sich Messwerte im ASCII-Format
ausgeben, z.B. zu einem Drucker oder PC.
Anschlusskabel

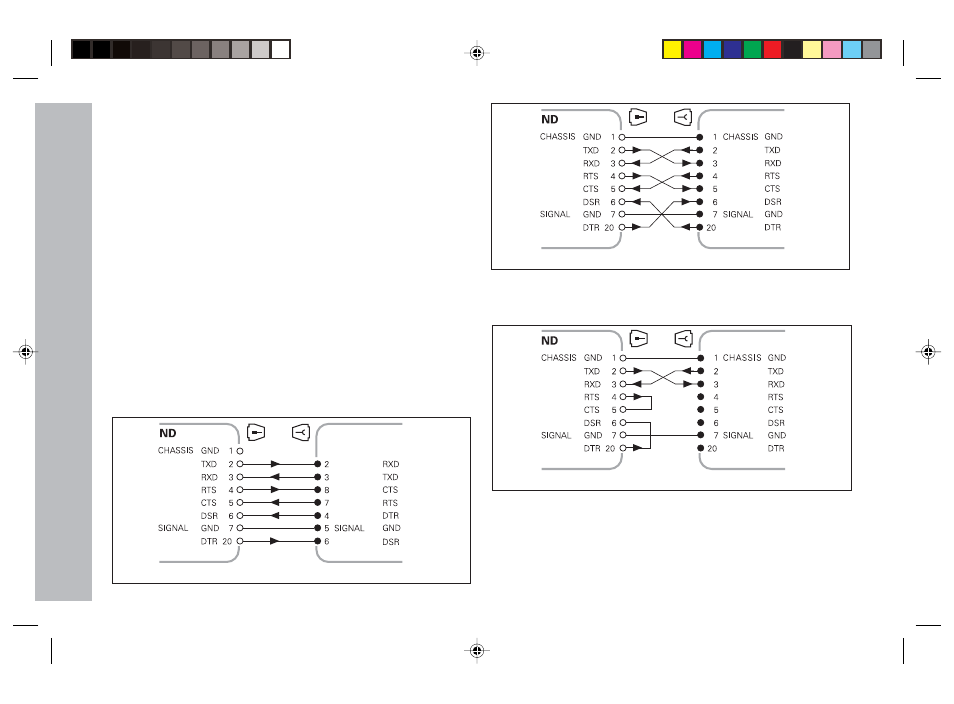

Das Anschlusskabel ist vollständig (Bild oben) oder vereinfacht
(Bild unten) verdrahtet. Ein vollständig verdrahtetes
Anschlusskabel können Sie bei HEIDENHAIN bestellen.
Datenübertragungskabel für V.24
Sub-D (Stift) 25-polig/Sub-D (Buchse) 25-polig
Id.-Nr. 274 545-..
Bei diesem Kabel sind Pin 6 und Pin 8 zusätzlich über eine
Brücke verbunden.
Datenübertragungskabel für V.24
Sub-D (Stift) 25-polig/Sub-D (Buchse) 9-polig
Id.-Nr. 368 017-..
Maximale Kabellänge: 20 m
Datenübertragungskabel 25-polig/9-polig
Datenübertragungskabel 25-polig/25-polig
(Vollständige Verdrahtung)
Datenübertragungskabel 25-polig/25-polig
(Vereinfachte Verdrahtung)
25 pol. 9 pol.
25 pol. 25 pol.
25 pol. 25 pol.
