HEIDENHAIN ND 281 B v.2 - Handbuch (Seite 39)

39

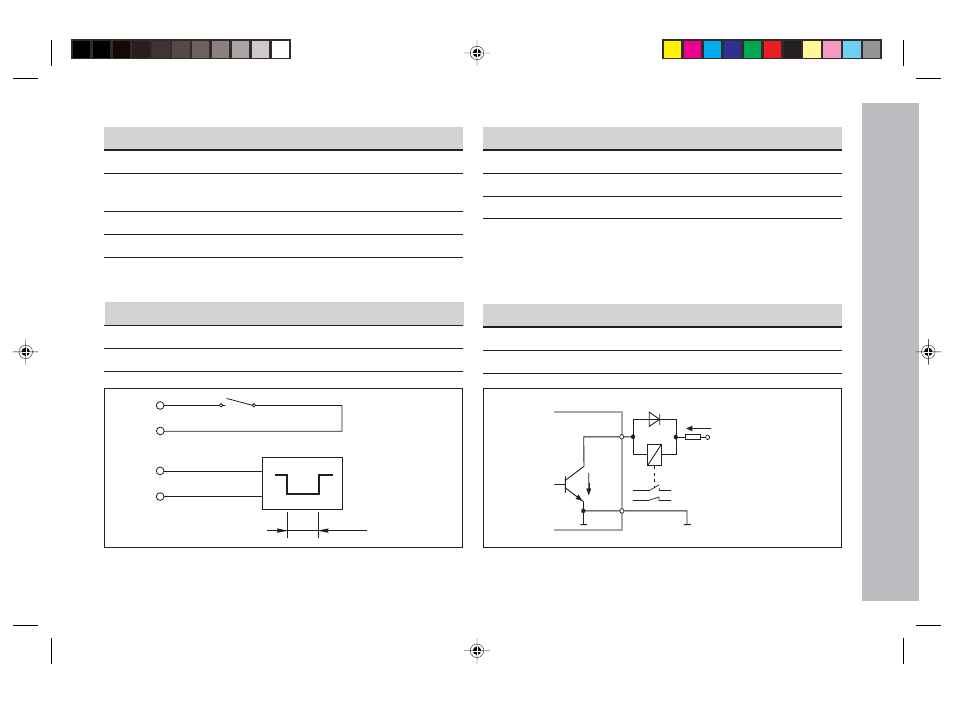

Schalteingänge/Schaltausgänge EXT (X41)
Eingänge
Eingangssignale
Interner „Pull-up“-Widerstand 1 k Ω, aktiv Low
Ansteuern durch Kontaktschluss gegen 0 V oder
Low-Pegel über TTL-Baustein
Verzögerung für Nullen/Setzen: t
v
≤ 2 ms
Mindest-Impulsdauer für alle Signale: t
min
≥ 30 ms
Signalpegel der Eingänge
Zustand Pegel
High + 3,9 V ≤ U ≤ + 15 V
Low – 0,5 V ≤ U ≤ + 0,9 V; I ≤ 6 mA
B UCE
E
C
Pin 1.10 0 V
+ UB ≤ 32 V
I ≤ 100 mA
t
min
≥ 30 ms
0V
E
0V
E
t
min
Ausgänge
Ausgangssignale
„Open-Collector“-Ausgänge, aktiv Low
Verzögerung bis zur Signalausgabe: t
v
≤ 30 ms
Signaldauer Nulldurchgang, Schaltgrenze A1, A2: t
0
≥ 180 ms
Signalpegel der Ausgänge
Zustand Pegel
High U ≤ + 32 V; I ≤ 10µA
Low U ≤ + 0,4 V; I ≤ 100 mA
