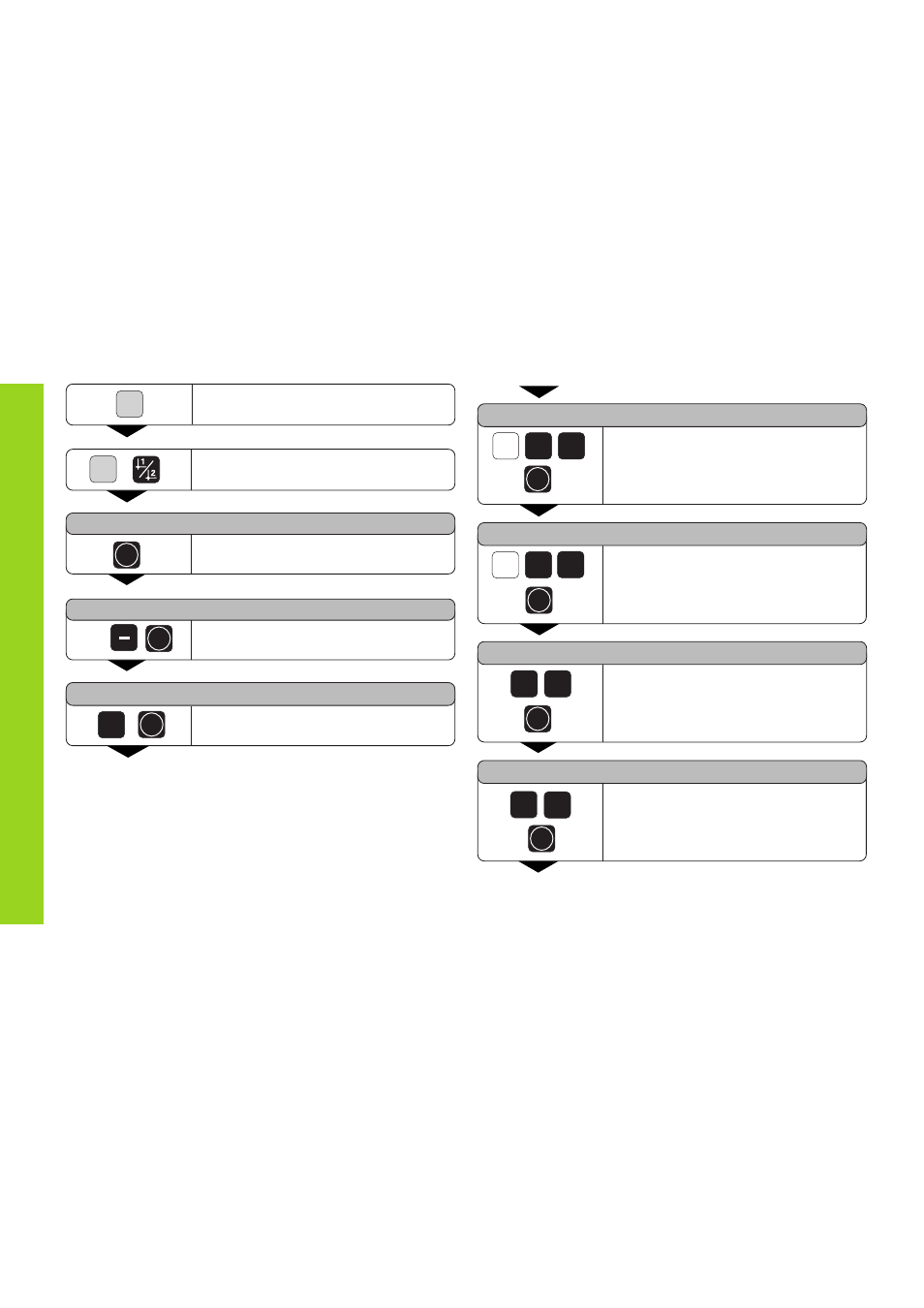

Lochkreis/Lochkreissegment
Sonderfunktion wählen.
SPEC
FCT
VOLLKREIS
ENT
„Vollkreis” übernehmen.
LOCHANZAHL
8
Anzahl der Bohrungen eingeben, z.B. 8,
mit ENT bestätigen.
•
•
•
MITTE Y
5 0 Y
MITTE X
X 5 0
Y-Koordinate für Kreismittelpunkt
eingeben, z.B. 50 mm, mit ENT
bestätigen.
0 2
RADIUS
STARTWKL
0 3
X-Koordinate für Kreismittelpunkt
eingeben, z.B. 50 mm, mit ENT
bestätigen.
Radius des Lochkreises eingeben,
z.B. 20 mm, mit ENT bestätigen.
Startwinkel für erste Bohrung eingeben,
z.B. 30° , mit ENT bestätigen.
•
•
•
ENT
ENT
ENT
ENT
ENT
„Lochkreis“ wählen.
SPEC
FCT
L O C H K R E I S
ENT
„Lochkreis” übernehmen.
ggf.
