Meßwertausgabe – HEIDENHAIN ND 720 v.1 Benutzerhandbuch
Seite 49
49
t2
t1
t3
tD
te
te
Nächstmögliches Signal zur Meßwertausgabe t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
Pin 8 (0V)
Pin 12
Pin 14
Pin 8 (0V)
X10
X10
Meßwertausgabe

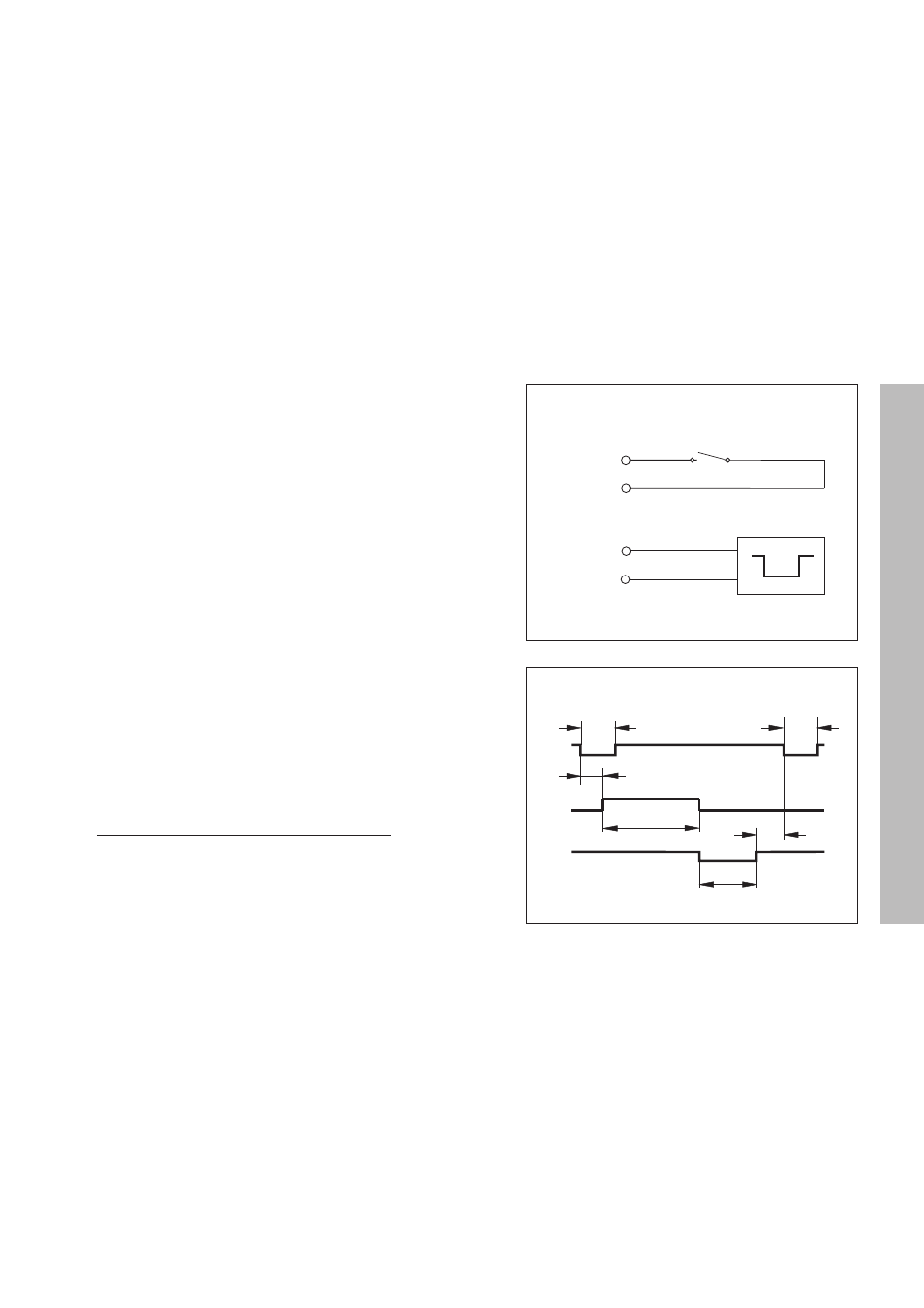

Meßwertausgabe durch Eingang „Kontakt” und Eingang „Impuls”
Über die Eingänge „Kontakt” (Pin 12 an X10) und „Impuls” (Pin 14 an
X10) kann die Meßwertausgabe ausgelöst werden, wenn diese
Eingänge gegen 0 V gelegt werden.
Die Meßwerte werden über die Leitung TXD der V.24/R-S232-C-
Schnittstelle ausgegeben.
An den Eingang „Kontakt” kann ein handelsüblicher Schalter
(Schließer) angeschlossen werden, der durch Kontaktschluß gegen 0 V
ein Signal zur Datenausgabe erzeugt.
Der Eingang „Impuls” kann mit TTL-Bausteinen (z.B. SN74LSXX) ange-
steuert werden.
Verzögerungszeiten bei Datenausgabe
Dauer des Einspeichersignals „Impuls”
t
e
≥
1,2 µs
Dauer des Einspeichersignals „Kontakt”
t
e
≥
7 ms
Einspeicherverzögerung bei „Impuls”
t
1
≤
0,8 µs
Einspeicherverzögerung bei „Kontakt”
t
1
≤
4,5 ms
Datenausgabe nach
t
2
≤
30 ms
Regenerationszeit
t
3
≥
0
Zeitdauer für Datenausgabe in [s]
187 •
Zahl der Achsen + 11 • Zahl der Leerzeilen
t
D
=
Baudrate
* 1,08
