Meßwertausgabe – HEIDENHAIN ND 720 v.1 Benutzerhandbuch
Seite 50
50

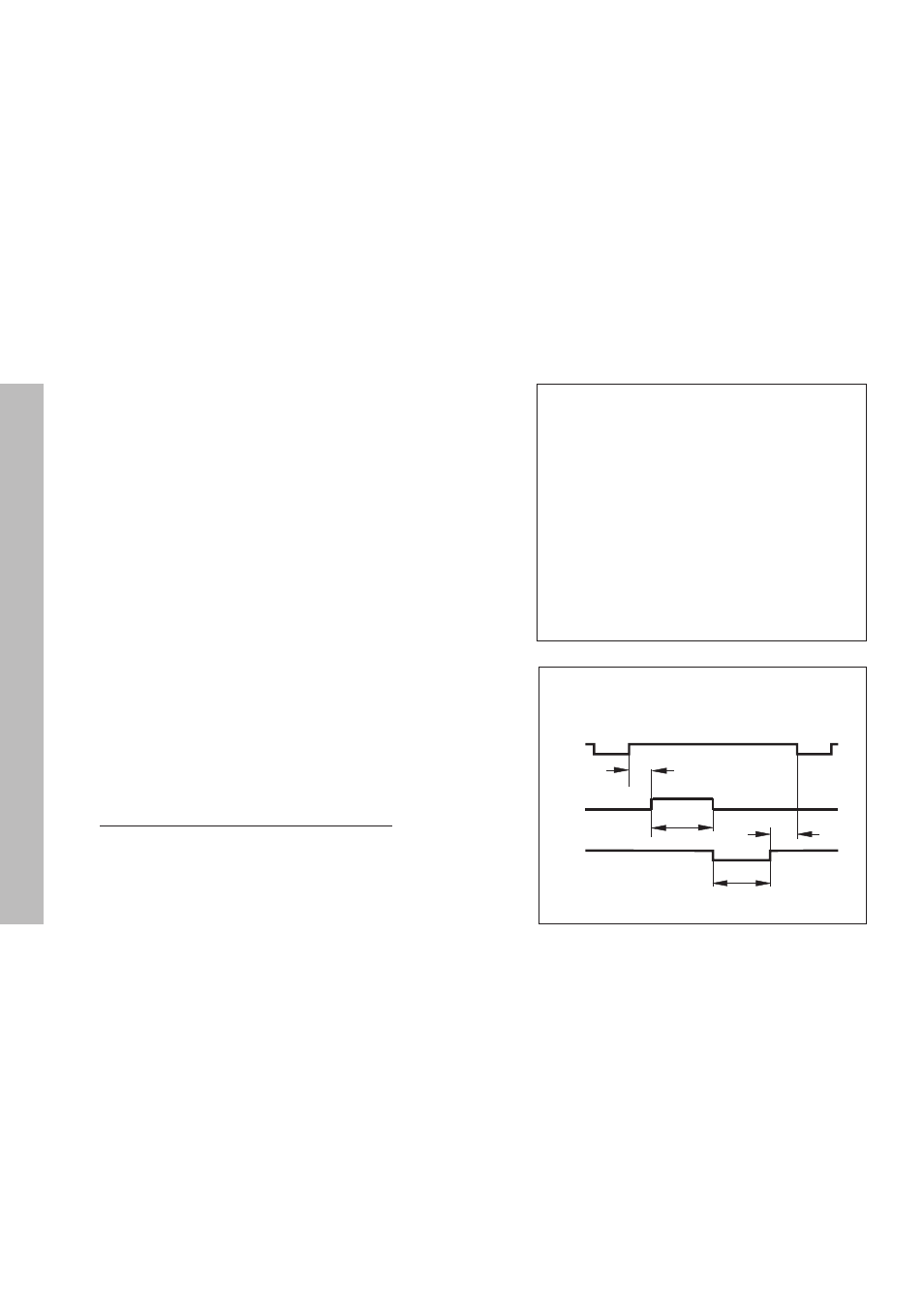

Verzögerungszeiten bei Datenausgabe
Einspeicherverzögerung
t
1
≤
0.5 ms
Datenausgabe nach
t
2
≤
30 ms
Regenerationszeit
t
3
≥
0 ms
Zeitdauer für Datenausgabe in [s]
187 • Zahl der Achsen + 11 • Zahl der Leerzeilen
t
D
=
Baudrate
t2
t3
tD
CTRLB
CTRLB
t1
Meßwertausgabe mit CTRL B
Wird von der Positionsanzeige über die V.24/RS-232-Schnittstelle das
Kontrollzeichen STX (CTRL B) empfangen, wird der auf diesen Zeitpunkt
bezogene Meßwert über die Schnittstelle ausgegeben.
CTRL B wird über die Leitung RXD der Schnittstelle empfangen und
die Meßwerte über die Leitung TXD ausgegeben.
Nächstmögliches Signal zur Meßwertausgabe t
E
= t
1
+t
2
+ t
D
+ t
3
[s]
Meßwertausgabe
Basic-Programm für Meßwertausgabe:
10
L%=48
20
CLS
30
PRINT "V.24/RS232"
40
OPEN "COM1:9600,E,7" AS#1
50
PRINT #1, CHR$ (2);
60
IF INKEY$<>""THEN 130
70
C%=LOC(1)
80
IF C%<L%THEN 60
90
X$=INPUT$(L%,#1)
100
LOCATE 9,1
110
PRINT X$;
120
GOTO 50
130
END
* 1,08
