32

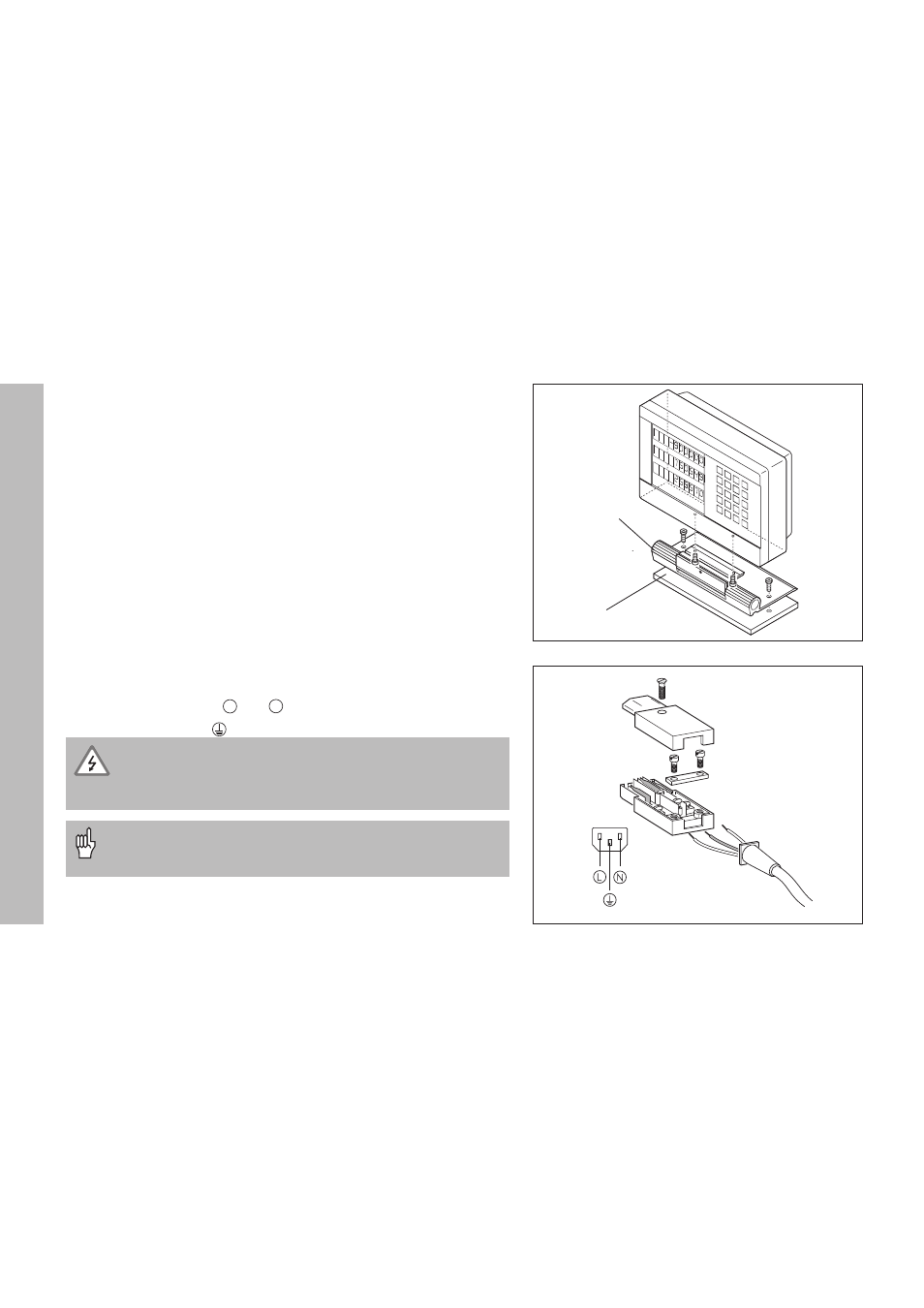

Netzanschluß/Aufstellen und Befestigen
Aufstellen und Befestigen
ND 720/ND 760
Zum Festschrauben der Positionsanzeige auf einer Konsole verwenden
Sie die M4-----Gewinde in den Gummifüßen auf der Unterseite des
Gehäuses. Sie können die Positionsanzeige auch auf einen Schwenk-
fuß montieren, der als Zubehör lieferbar ist.
Netzanschluß
Netzanschluß an Kontakt und ,
Schutzerde an Kontakt
anlegen!
• Stromschlag-Gefahr!
Schutzleiter anschließen!
Der Schutzleiter darf nie unterbrochen sein!
• Vor Öffnen des Gerätes Netzstecker ziehen!
Zur Erhöhung der Störfestigkeit den Erdungsanschluß auf der
Gehäuse-Rückseite mit dem zentralen Erdungspunkt der
Maschine verbinden (Mindestquerschnitt 6 mm
2 )!
Die Positionsanzeige arbeitet in einem Spannungsbereich von 90 V~
bis 260 V~ und benötigt daher keinen Netzwahlschalter.
L N
HEIDE
NHAIN
Schwenkfuß
Konsole
