HEIDENHAIN ND 720 v.1 - Handbuch (Seite 47)

47

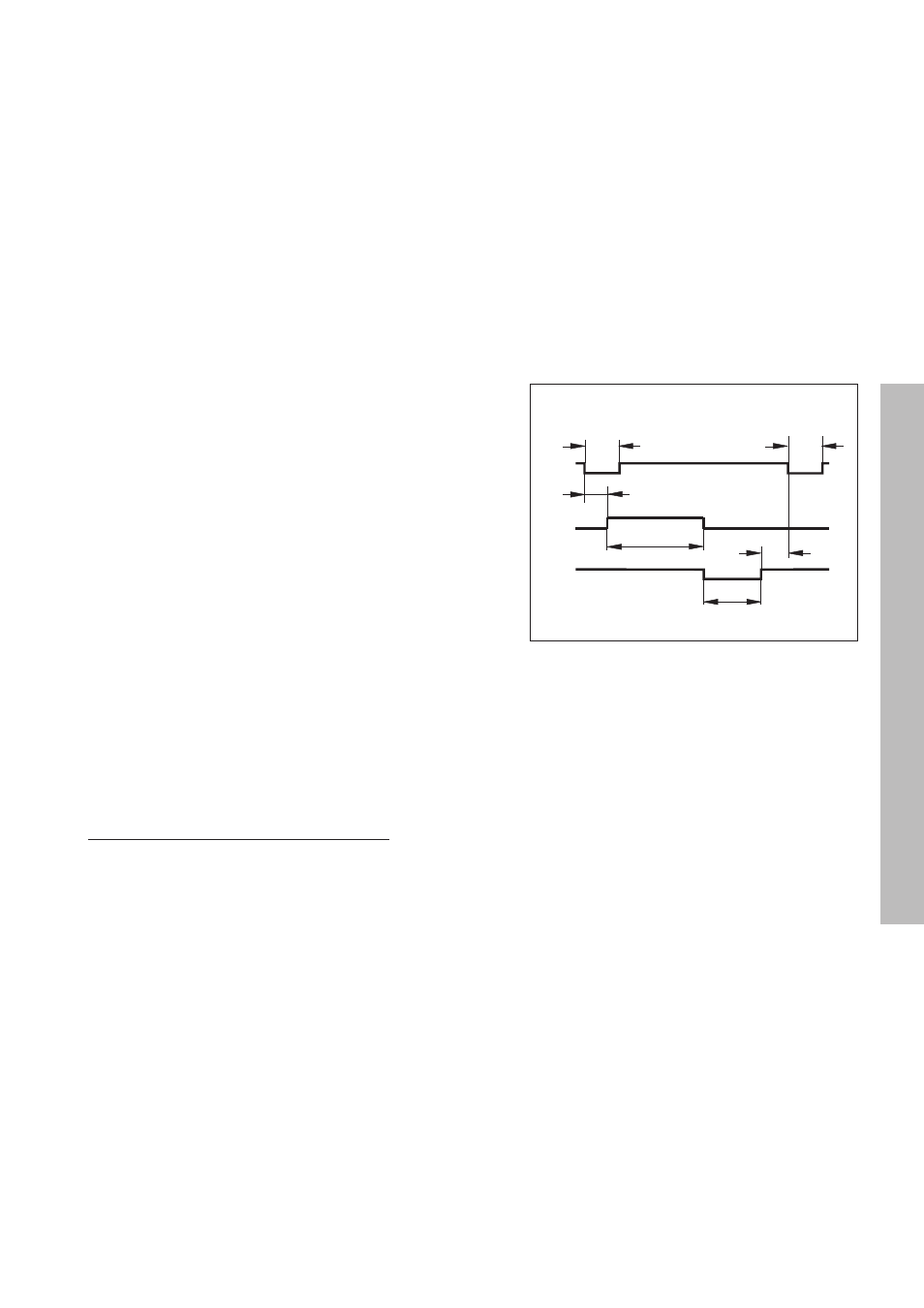

Verzögerungszeiten bei Datenausgabe
Dauer des Einspeichersignals t
e
≥
4 µs
Einspeicherverzögerung t
1
≤
4,5 ms
Datenausgabe nach t
2
≤
50 ms
Regenerationszeit t
3
≥
0
Zeitdauer für Datenausgabe [s]:
209 • Zahl der Achsen + 11 • Zahl der Leerzeilen
t
D
=
Baudrate
Meßwertausgabe durch Antasten
Mit Parameter P96 kann die Meßwertausgabe durch Antasten mit dem
Kantentaster KT freigegeben werden.
Der Kantentaster wird an den Sub-D-Anschluß X10 angeschlossen.
Bei jedem „Antasten Kante” werden die Kanten-Position der
angewählten Achse und die Ist-Positionen der anderen Achsen über die
Leitung TXD der V.24/RS-232-C-Schnittstelle ausgegeben.
Bei jedem „Antasten Mitte” werden der berechnete Mittelpunkt in der
angewählten Achse und die Ist-Positionen der anderen Achsen
ausgegeben.
Die Meßwertausgabe mit CTRL B ist bei aktiver Antast-Funktion
gesperrt.
Nächstmögliches Signal zur Meßwertausgabe t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
t2
t1
t3
tD
te te
Meßwertausgabe
* 1,08
