HEIDENHAIN TNC 320 161
6.2 Gr
undlag
en zu den Bahnfunktionen

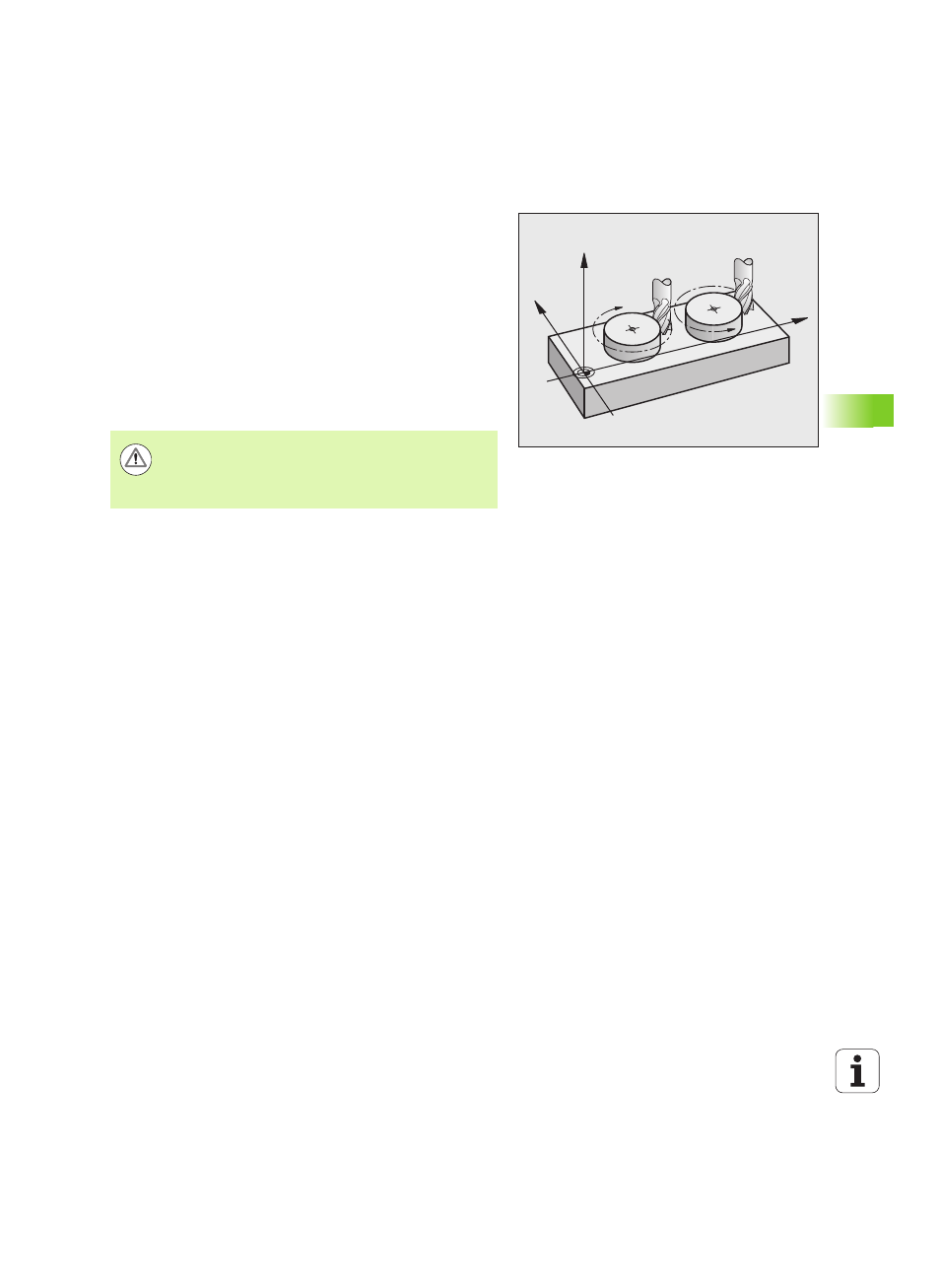

Drehsinn DR bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn wie folgt ein:
Drehung im Uhrzeigersinn: G02/G12
Drehung gegen den Uhrzeigersinn: G03/G13
Radiuskorrektur
Die Radiuskorrektur muss in dem Satz stehen, mit dem Sie das erste
Konturelement anfahren. Die Radiuskorrektur dürfen Sie nicht in
einem Satz für eine Kreisbahn aktivieren. Programmieren Sie diese
zuvor in einem Geraden-Satz (siehe „Bahnbewegungen -
rechtwinklige Koordinaten”, Seite 166).
Vorpositionieren
G02/G12
G03/G13
X
Z
Y
Achtung Kollisionsgefahr!
Positionieren Sie das Werkzeug zu Beginn eines
Bearbeitungs-Programms so vor, dass eine Beschädigung
von Werkzeug und Werkstück ausgeschlossen ist.
