8.12 Programmier-Beispiele

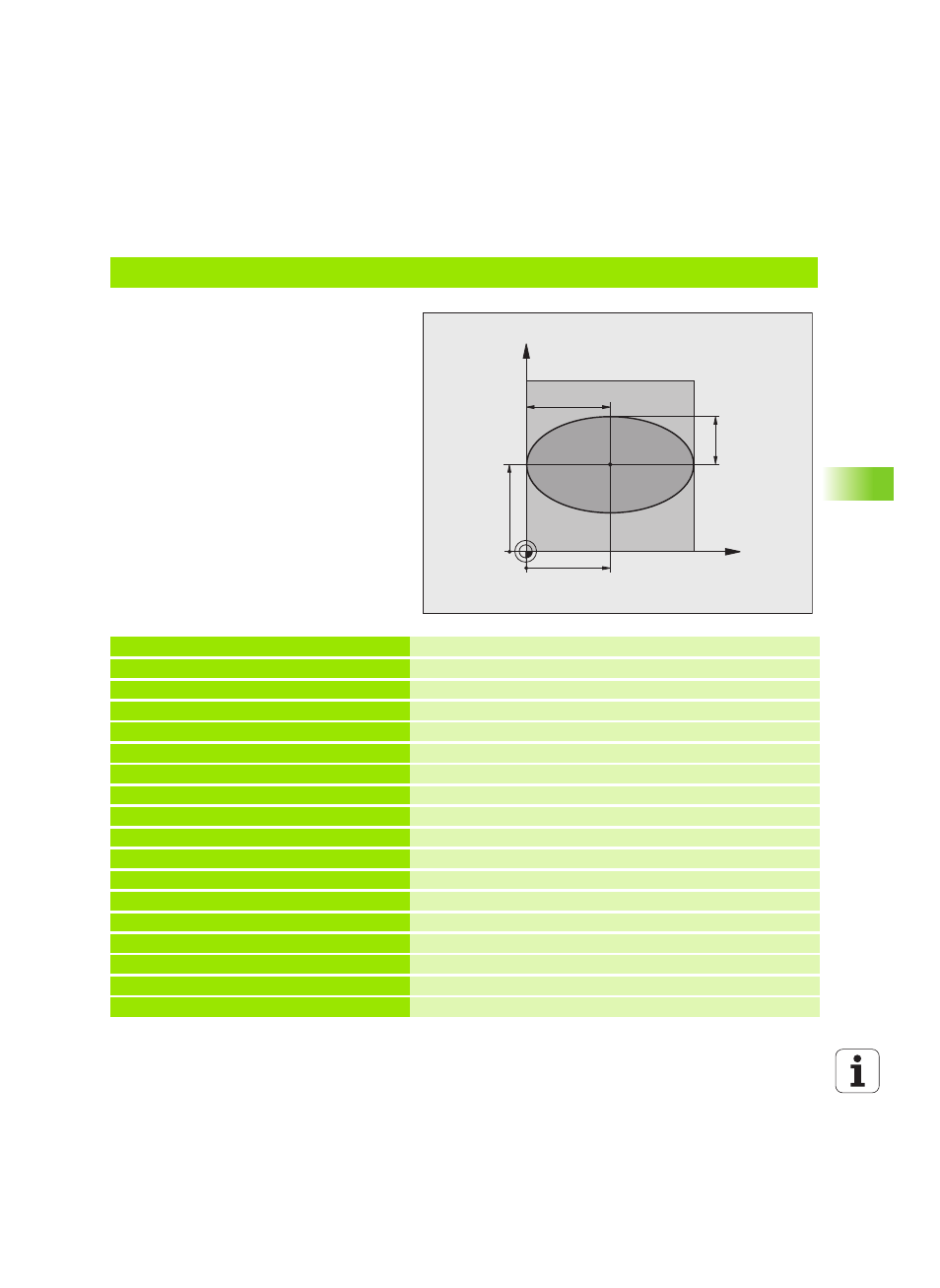

Beispiel: Ellipse
Programm-Ablauf
Die Ellipsen-Kontur wird durch viele kleine
Geradenstücke angenähert (über Q7
definierbar). Je mehr Berechnungsschritte
definiert sind, desto glatter wird die Kontur
Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel in der Ebene:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
Werkzeug-Radius wird nicht berücksichtigt
%ELLIPSE G71 *
N10 D00 Q1 P01 +50 *
Mitte X-Achse
N20 D00 Q2 P01 +50 *
Mitte Y-Achse
N30 D00 Q3 P01 +50 *
Halbachse X
N40 D00 Q4 P01 +30 *
Halbachse Y
N50 D00 Q5 P01 +0 *
Startwinkel in der Ebene
N60 D00 Q6 P01 +360 *
Endwinkel in der Ebene
N70 D00 Q7 P01 +40 *
Anzahl der Berechnungs-Schritte
N80 D00 Q8 P01 +30 *
Drehlage der Ellipse
N90 D00 Q9 P01 +5 *
Frästiefe
N100 D00 Q10 P01 +100 *
Tiefenvorschub
N110 D00 Q11 P01 +350 *
Fräsvorschub
N120 D00 Q12 P01 +2 *
Sicherheits-Abstand für Vorpositionierung
N130 G30 G17 X+0 Y+0 Z-20 *
Rohteil-Definition
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
Werkzeug-Aufruf
N160 G00 G40 G90 Z+250 *
Werkzeug freifahren
N170 L10,0 *
Bearbeitung aufrufen
X
Y
50
50
30
50
