170 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
htwinklig
e K
oor
dinat
e

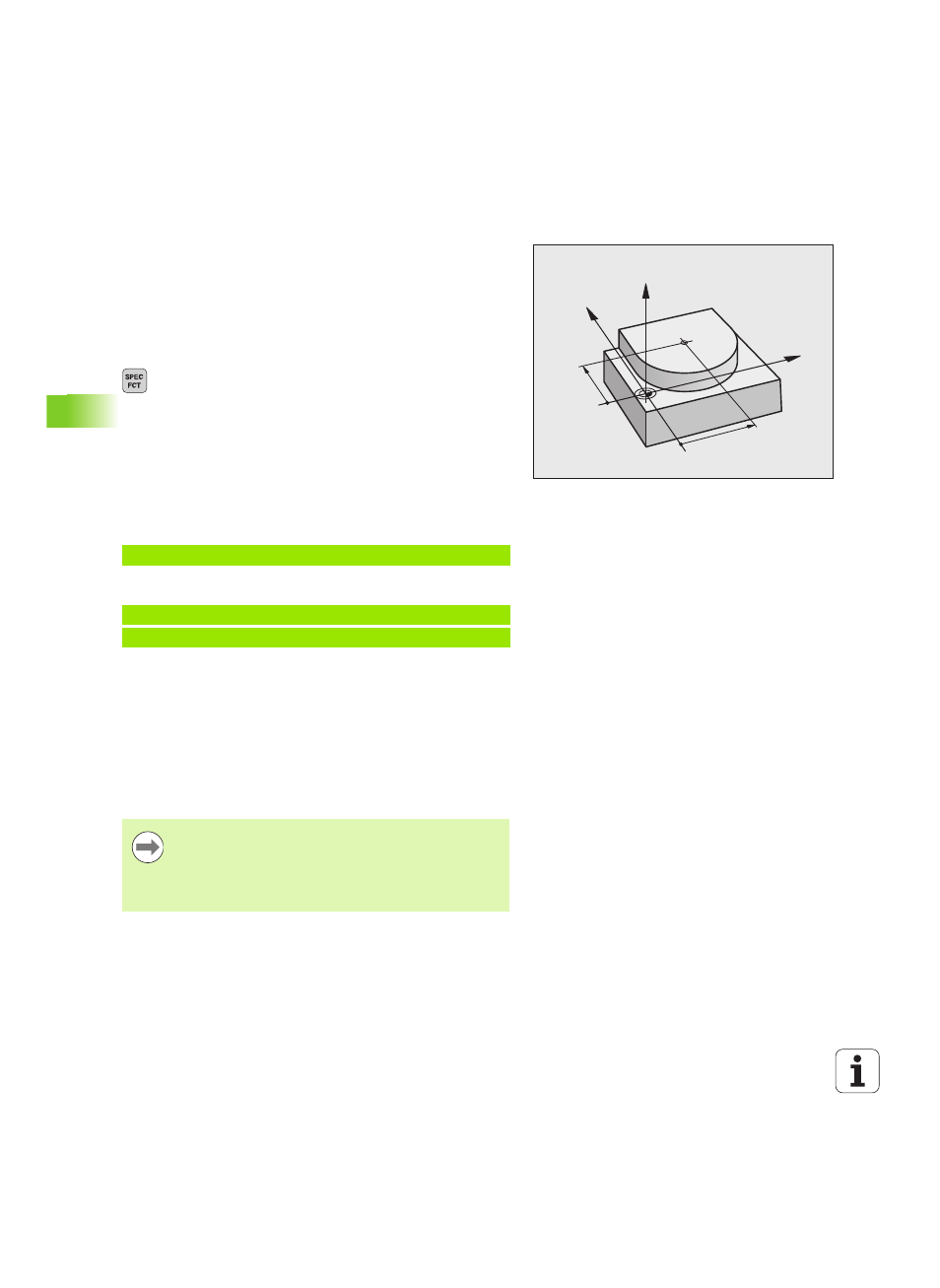

n Kreismittelpunkt I, J
Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit den
Funktionen G02, G03 oder G05 programmieren. Dazu
„ geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts in
der Bearbeitungsebene ein oder
„ übernehmen die zuletzt programmierte Position oder
„ übernehmen die Koordinaten mit der Taste „IST-POSITIONEN-
ÜBERNEHMEN“
U Kreismittelpunkt programmieren: Taste SPEC FCT
drücken.
U Softkey PROGRAMM FUNKTIONEN wählen
U Softkey DIN/ISO wählen
U Softkey I oder J wählen
U Koordinaten für den Kreismittelpunkt eingeben oder
Um die zuletzt programmierte Position zu
übernehmen: G29 eingeben
NC-Beispielsätze
oder
Die Programmzeilen 10 und 11 beziehen sich nicht auf das Bild.
Gültigkeit
Der Kreismittelpunkt bleibt solange festgelegt, bis Sie einen neuen
Kreismittelpunkt programmieren. Einen Kreismittelpunkt können Sie
auch für die Zusatzachsen U, V und W festlegen.
Kreismittelpunkt inkremental eingeben
Eine inkremental eingegebene Koordinate für den Kreismittelpunkt
bezieht sich immer auf die zuletzt programmierte Werkzeug-Position.
CC
Z
Y
X
X
CC
Y
CC
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Mit CC kennzeichnen Sie eine Position als
Kreismittelpunkt: Das Werkzeug fährt nicht auf diese
Position.
Der Kreismittelpunkt ist gleichzeitig Pol für
Polarkoordinaten.
