Grundlagen zu den Bahnfunktionen 6.2
6
TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
173
Beispiel - Programmieren einer Geraden

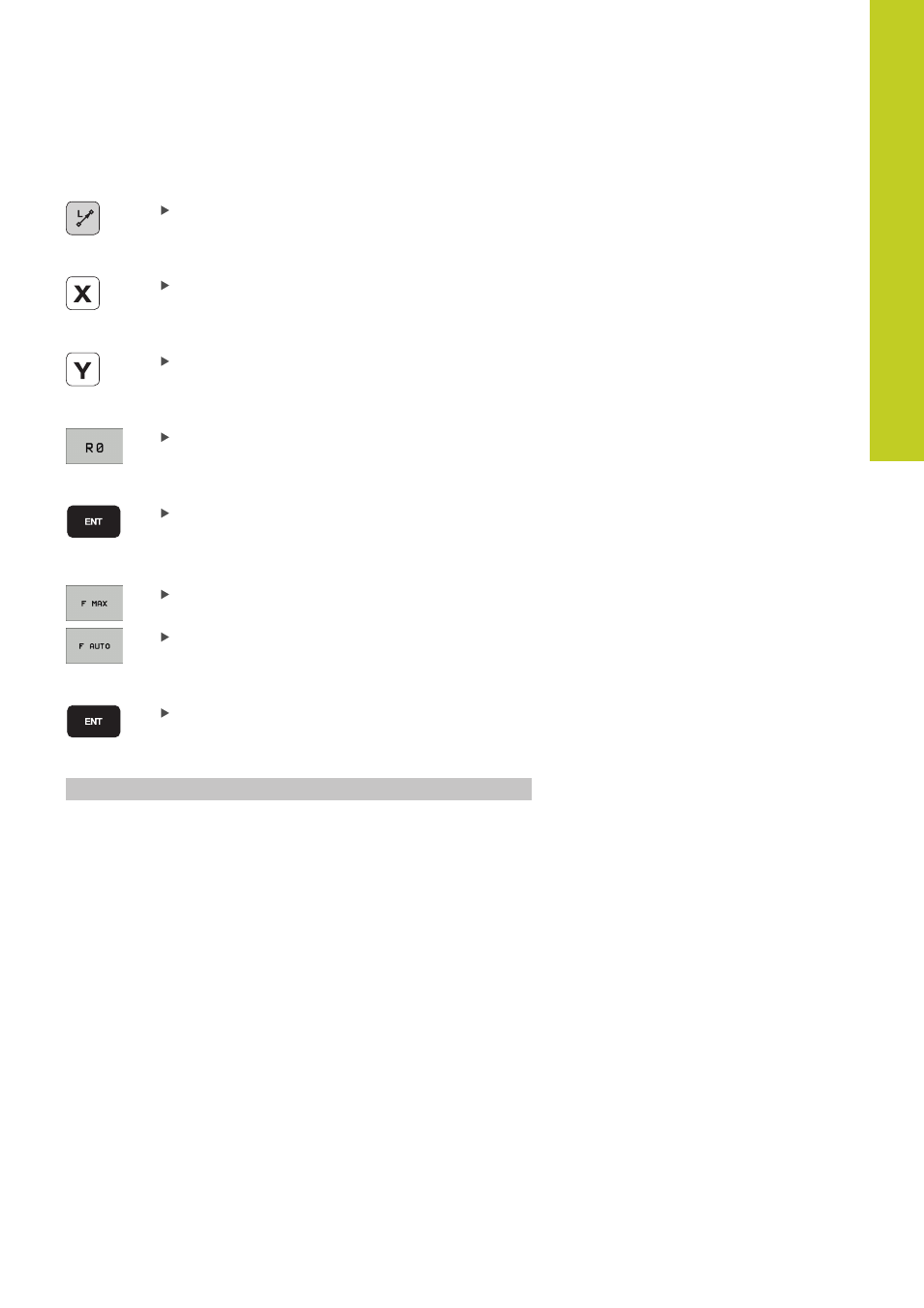

Programmier-Dialog eröffnen: z.B. Gerade
KOORDINATEN?
Koordinaten des Geraden-Entpunkts eingeben,
z.B. -20 in X
KOORDINATEN?
Koordinaten des Geraden-Entpunkts eingeben,
z.B. 30 in Y, mit Taste ENT bestätigen
RADIUSKORR.: RL/RR/KEINE KORR.?
Radiuskorrektur wählen: z.B. Softkey R0 drücken,
das Werkzeug fährt unkorrigiert.
VORSCHUB F=? / F MAX = ENT
100 eingeben (Vorschub z.B. 100 mm/min;
bei INCH-Programmierung: Eingabe von 100
entspricht Vorschub von 10 inch/min.) und mit
Taste ENT bestätigen, oder
im Eilgang verfahren: Softkey FMAX drücken, oder
mit Vorschub verfahren, der im TOOL CALL-Satz
definiert ist: Softkey F AUTO drücken.
ZUSATZ-FUNKTION M?
3 (Zusatzfunktion z.B. M3) eingeben und den
Dialog mit der Taste ENT abschließen
Zeile im Bearbeitungsprogramm
L X-20 Y+30 R0 FMAX M3
