Programmieren: Mehrachs-Bearbeitung

11.2

Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)

11

362

TNC 320 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

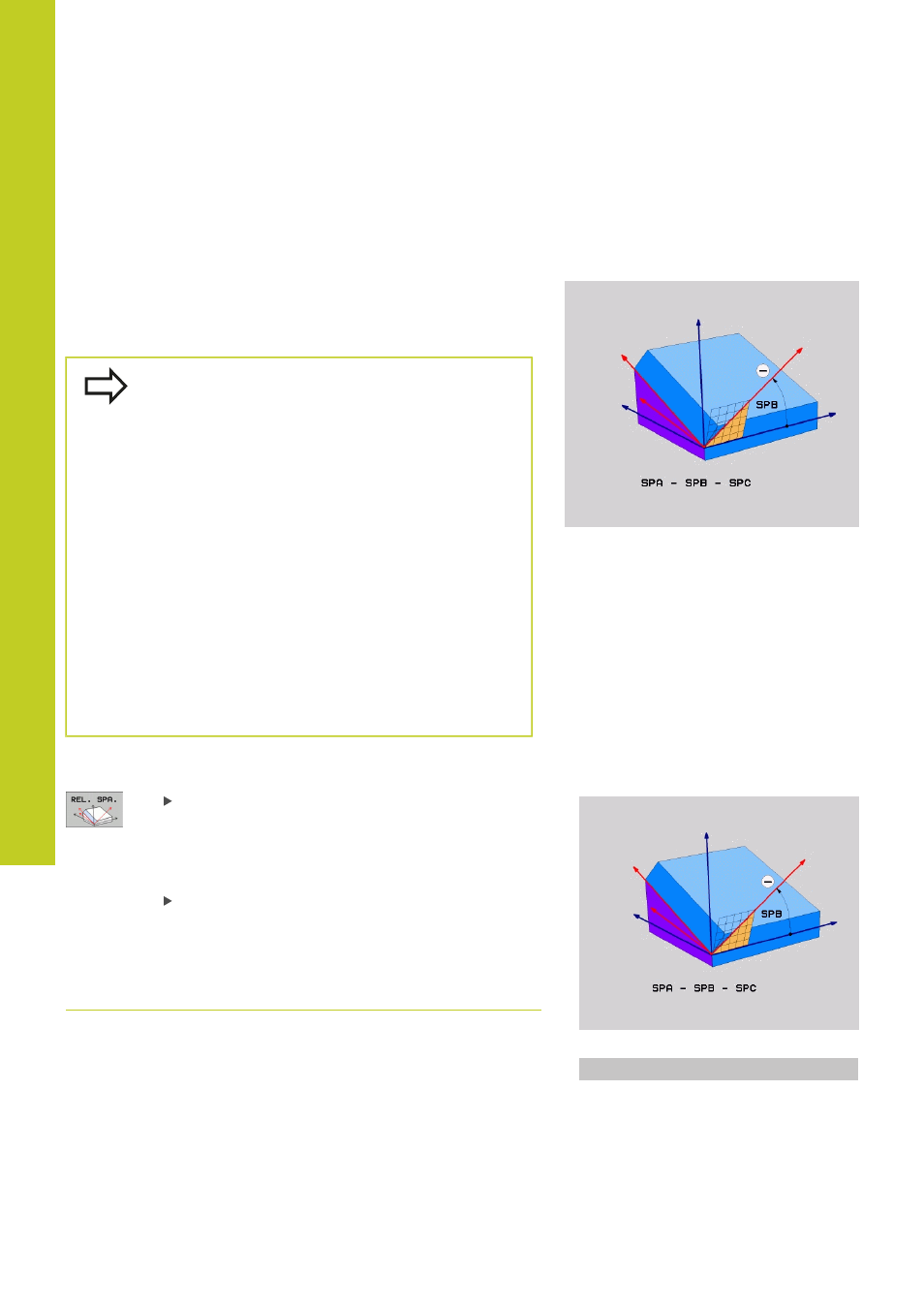

Bearbeitungsebene über einen einzelnen,
inkrementalen Raumwinkel definieren:
PLANE RELATIVE

Anwendung

Den inkrementalen Raumwinkel verwenden Sie dann, wenn eine
bereits aktive geschwenkte Bearbeitungsebene durch eine weitere
Drehung
geschwenkt werden soll. Beispiel 45° Fase an einer
geschwenkten Ebene anbringen.

Beachten Sie vor dem Programmieren

Der definierte Winkel wirkt immer bezogen auf die
aktive Bearbeitungsebene, ganz gleich mit welcher
Funktion Sie diese aktiviert haben.

Sie können beliebig viele

PLANE RELATIVE-

Funktionen nacheinander programmieren.

Wollen Sie wieder auf die Bearbeitungsebene zurück,
die vor der

PLANE RELATIVE Funktion aktiv war,

dann definieren Sie

PLANE RELATIVE mit dem

gleichen Winkel, jedoch mit dem entgegengesetzten
Vorzeichen.

Wenn Sie

PLANE RELATIVE auf eine ungeschwenkte

Bearbeitungsebene anwenden, dann drehen Sie die
ungeschwenkte Ebene einfach um den in der

PLANE-

Funktion definierten Raumwinkel.

Parameterbeschreibung für das Positionierverhalten:
siehe "Positionierverhalten der PLANE-Funktion
festlegen", Seite 365
.

Eingabeparameter

Inkrementaler Winkel?: Raumwinkel, um den
die aktive Bearbeitungsebene weitergeschwenkt
werden soll (siehe Bild rechts oben). Achse, um
die geschwenkt werden soll, per Softkey wählen.
Eingabebereich: -359.9999° bis +359.9999°

Weiter mit den Positioniereigenschaften, siehe
"Positionierverhalten der PLANE-Funktion festlegen",
Seite 365

Verwendete Abkürzungen

Abkürzung

Bedeutung

RELATIV

Englisch relative = bezogen auf

NC-Satz

5 PLANE RELATIV SPB-45 .....
