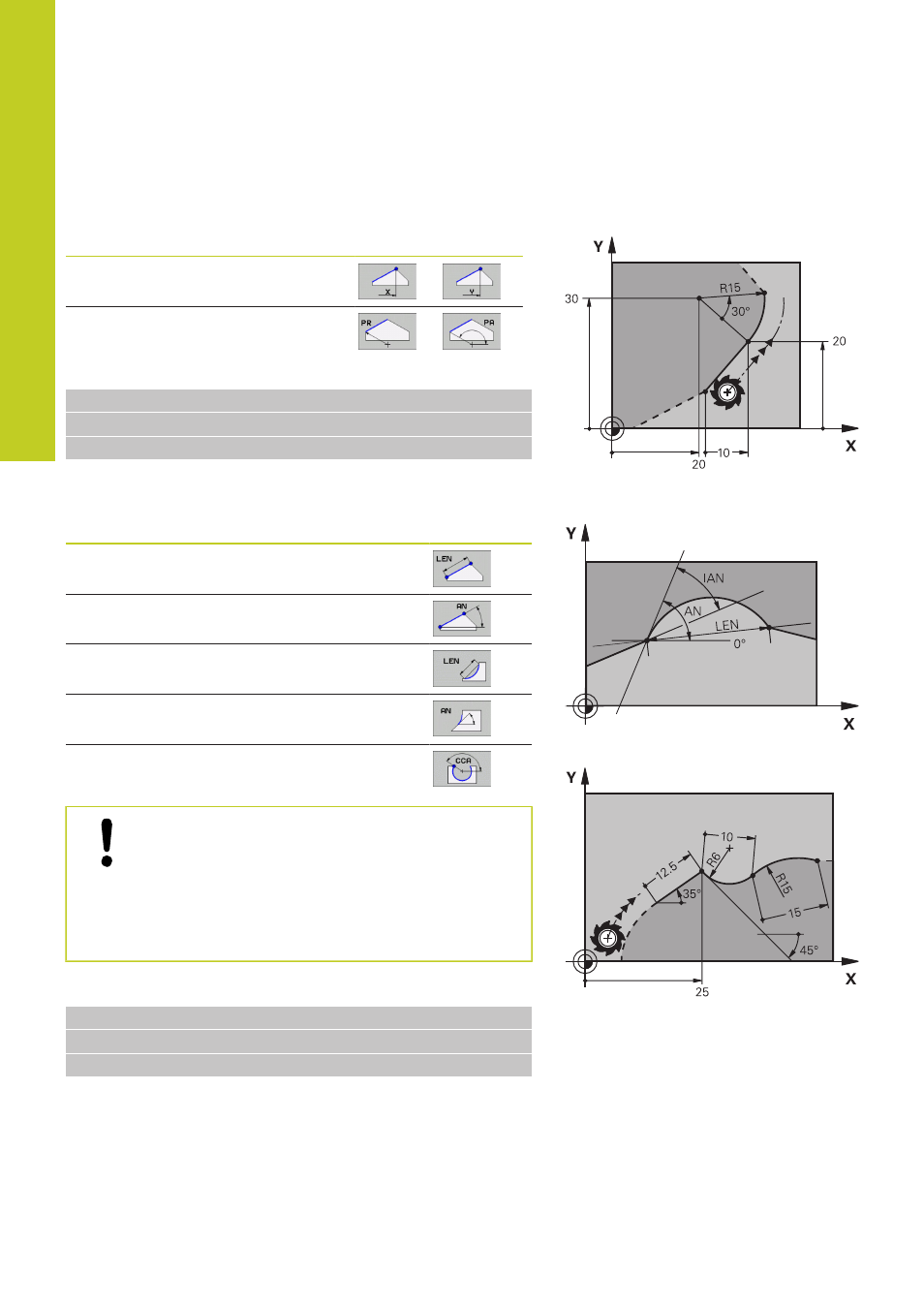

Eingabemöglichkeiten
Endpunkt-Koordinaten
Bekannte Angaben
Softkeys
Rechtwinklige Koordinaten X und Y
Polarkoordinaten bezogen auf FPOL
NC-Beispielsätze
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Richtung und Länge von Konturelementen
Bekannte Angaben
Softkeys
Länge der Geraden
Anstiegswinkel der Geraden
Sehnenlänge LEN des Kreisbogenabschnitts
Anstiegswinkel AN der Eintrittstangente
Mittelpunktswinkel des Kreisbogenabschnitts
Achtung Gefahr für Werkstück und Werkzeug!
Anstiegswinkel die Sie inkremental (
IAN) definiert
haben, bezieht die TNC auf die Richtung des
letzten Verfahrsatzes. Programme die inkrementale
Anstiegswinkel enthalten und auf einer iTNC 530
oder älteren TNC´s erstellt wurden, sind nicht
kompatibel.
NC-Beispielsätze
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
