Bisher simulierte Bearbeitungen werden nach der
Einstellung eines neuen Werkstück-Ausschnitts
nicht mehr berücksichtigt. Die TNC stellt den bereits
bearbeiteten Bereich als Rohteil dar.
Wenn die TNC das Rohteil nicht weiter verkleinern
bzw. vergrößern kann, blendet die Steuerung eine
entsprechende Fehlermeldung ins Grafik-Fenster ein.
Um die Fehlermeldung zu beseitigen, vergrößern
bzw. verkleinern Sie das Rohteil wieder.

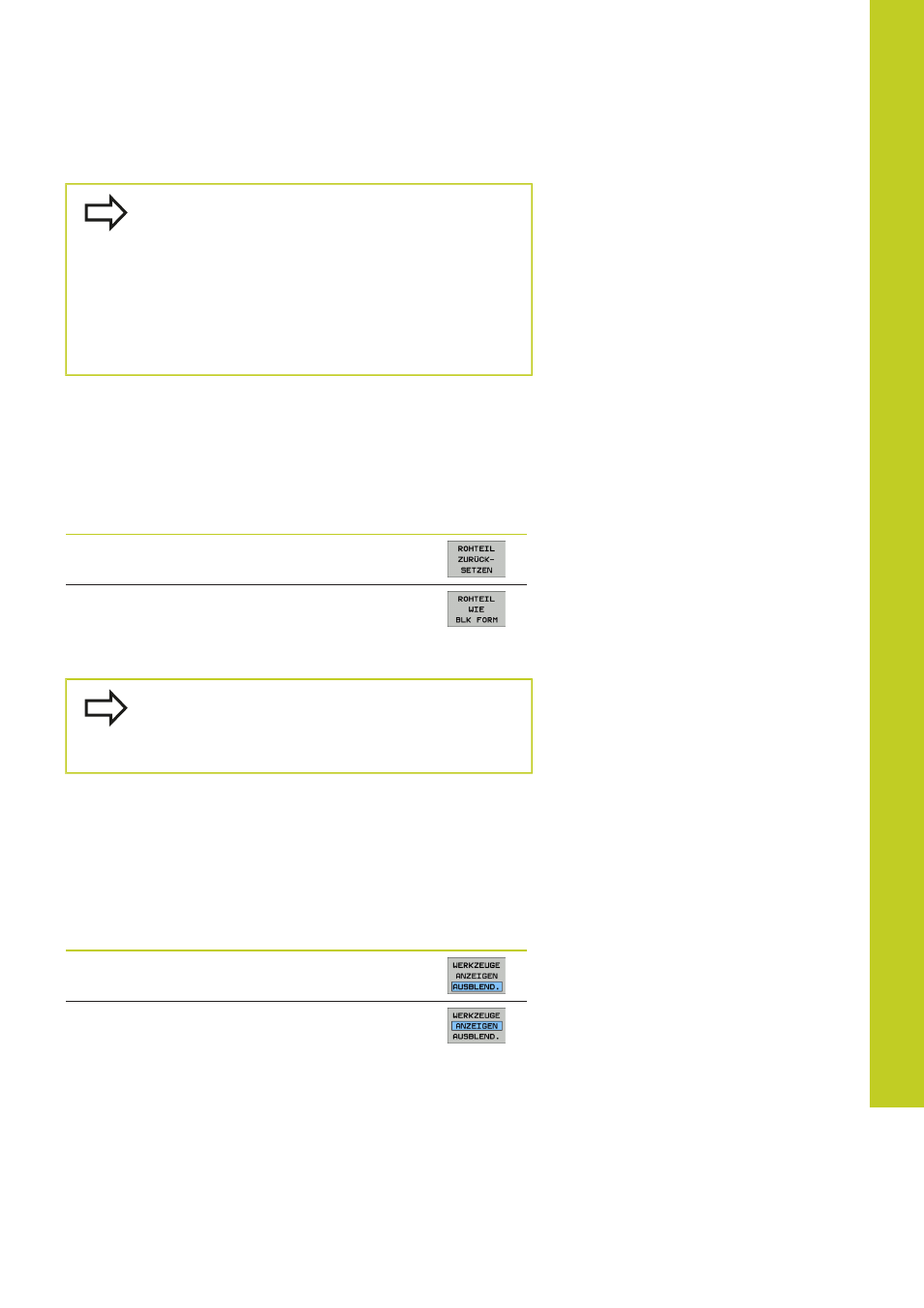

Grafische Simulation wiederholen
Ein Bearbeitungs-Programm lässt sich beliebig oft grafisch
simulieren. Dafür können Sie die Grafik wieder auf das Rohteil oder
einen vergrößerten Ausschnitt aus dem Rohteil zurücksetzen.
Funktion Softkey
Unbearbeitetes Rohteil in der zuletzt gewählten
Ausschnitts-Vergrößerung anzeigen
Ausschnitts-Vergrößerung zurücksetzen, so dass
die TNC das bearbeitete oder unbearbeitete
Werkstück gemäß programmierter BLK-Form
anzeigt
Mit dem Softkey ROHTEIL WIE BLK FORM zeigt die
TNC – auch nach einem Ausschnitt ohne AUSSCHN.
ÜBERNEHM. – das Rohteil wieder in programmierter
Größe an.
Werkzeug anzeigen
In der Draufsicht und in der Darstellung in 3 Ebenen können Sie
sich das Werkzeug während der Simulation anzeigen lassen. Die
TNC stellt das Werkzeug in dem Durchmesser dar, der in der
Werkzeug-Tabelle definiert ist.
Funktion Softkey
Werkzeug bei der Simulation nicht anzeigen
Werkzeug bei der Simulation anzeigen
