9.3 Zusatz-Funktionen für
Koordinatenangaben
Maschinenbezogene Koordinaten programmieren:
M91/M92
Maßstab-Nullpunkt

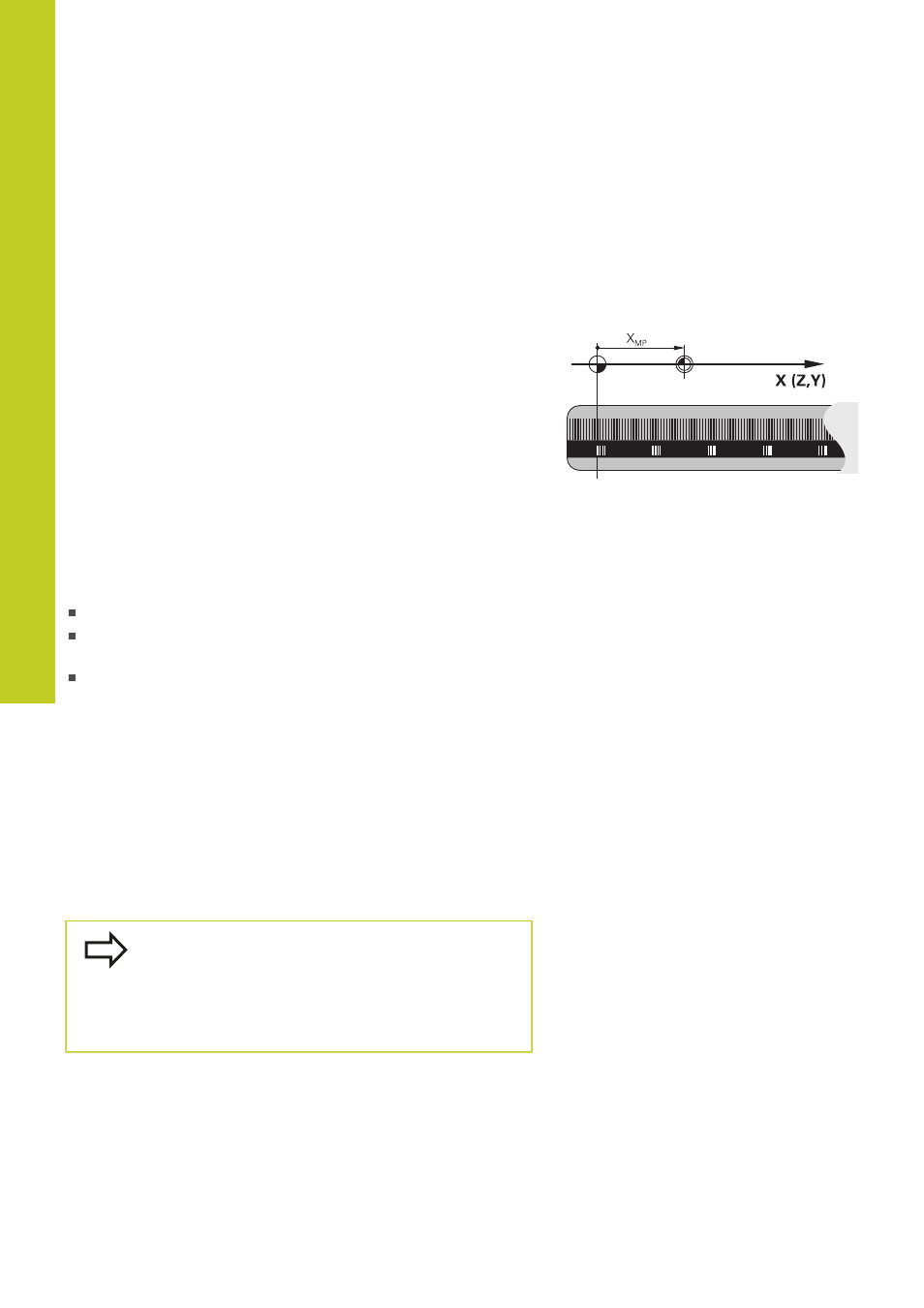

Auf dem Maßstab legt eine Referenzmarke die Position des
Maßstab-Nullpunkts fest.
Maschinen-Nullpunkt
Den Maschinen-Nullpunkt benötigen Sie, um
Verfahrbereichs-Begrenzungen (Software-Endschalter) zu setzen
maschinenfeste Positionen (z.B. Werkzeugwechsel-Position)
anzufahren
einen Werkstück-Bezugspunkt zu setzen
Der Maschinenhersteller gibt für jede Achse den Abstand des
Maschinen-Nullpunkts vom Maßstab-Nullpunkt in einen Maschinen-
Parameter ein.
Standardverhalten
Koordinaten bezieht die TNC auf den Werkstück-Nullpunkt, siehe "Bezugspunkt-Setzen ohne 3D-Tastsystem", Seite
392.
Verhalten mit M91 – Maschinen-Nullpunkt
Wenn sich Koordinaten in Positionier-Sätzen auf den Maschinen-
Nullpunkt beziehen sollen, dann geben Sie in diesen Sätzen M91
ein.
Wenn Sie in einem M91-Satz inkrementale
Koordinaten programmieren, dann beziehen sich
diese Koordinaten auf die letzte programmierte
M91-Position. Ist im aktiven NC-Programm keine
M91-Position programmiert, dann beziehen sich die
Koordinaten auf die aktuelle Werkzeug-Position.
Die TNC zeigt die Koordinatenwerte bezogen auf den Maschinen-
Nullpunkt an. In der Status-Anzeige schalten Sie die Koordinaten-
Anzeige auf REF, siehe "Status-Anzeigen", Seite 67.
