103
Be
arbeitungspositione
n
definieren

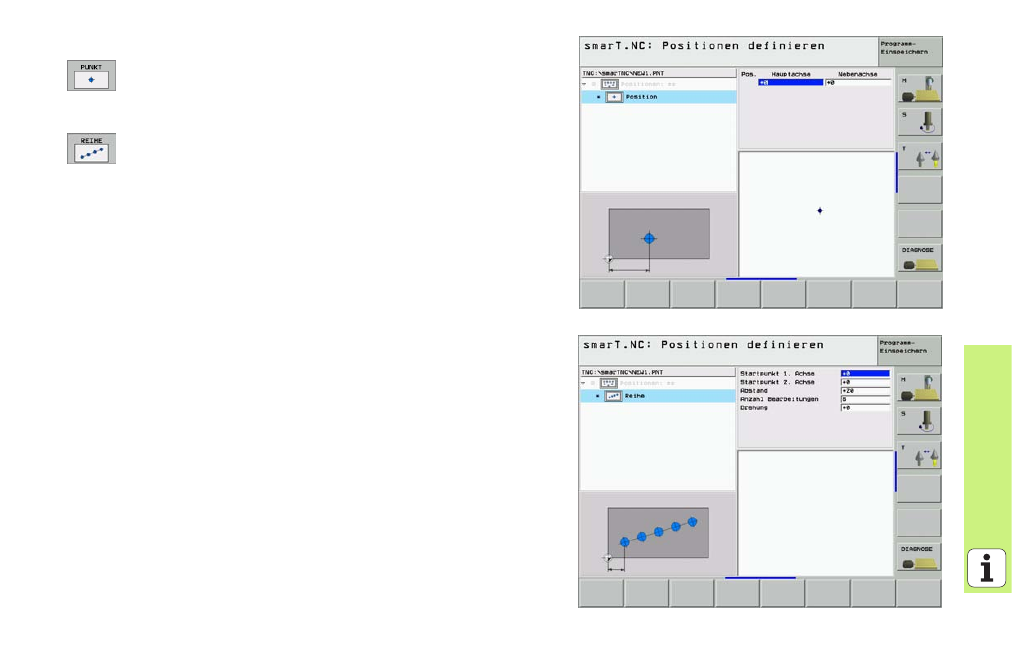

Einzelner Punkt, kartesisch
8
X
: Koordinate in der Hauptachse der Bearbeitungsebene
8
Y
: Koordinate in der Nebenachse der Bearbeitungsebene
Einzelne Reihe, gerade oder gedreht
8
Startpunkt 1. Achse
: Koordinate des Reihen-Startpunktes
in der Hauptachse der Bearbeitungsebene
8
Startpunkt 2. Achse
: Koordinate des Reihen-Startpunktes
in der Nebenachse der Bearbeitungsebene
8
Abstand
: Abstand zwischen den Bearbeitungspositionen.
Wert positiv oder negativ eingebbar
8
Anzahl Bearbeitungen
: Gesamtanzahl der Bearbeitungspo-
sitionen
8
Drehung
: Drehwinkel um den eingegebenen Startpunkt.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
