Bearbeitungen definieren
Grundlagen
Bearbeitungen in smarT.NC definieren Sie grundsätzlich als Bearbei-
tungsschritte (Units), die in der Regel aus mehreren Klartext-Dialog-Sät-
zen bestehen. Die Klartext-Dialog-Sätze erzeugt smarT.NC automatisch
im Hintergrund in einer .HU-Datei (HU: HEIDENHAIN Unit-Programm),
die wie ein normales Klartext-Dialog-Programm aussieht.
Die eigentliche Bearbeitung wird in der Regel von einem in der TNC ver-
fügbarer Zyklus ausgeführt, dessen Parameter von Ihnen über die Einga-
befelder der Formulare festgelegt werden.
Einen Bearbeitungsschritt können Sie bereits durch wenige Eingaben im
Übersichts-Formular

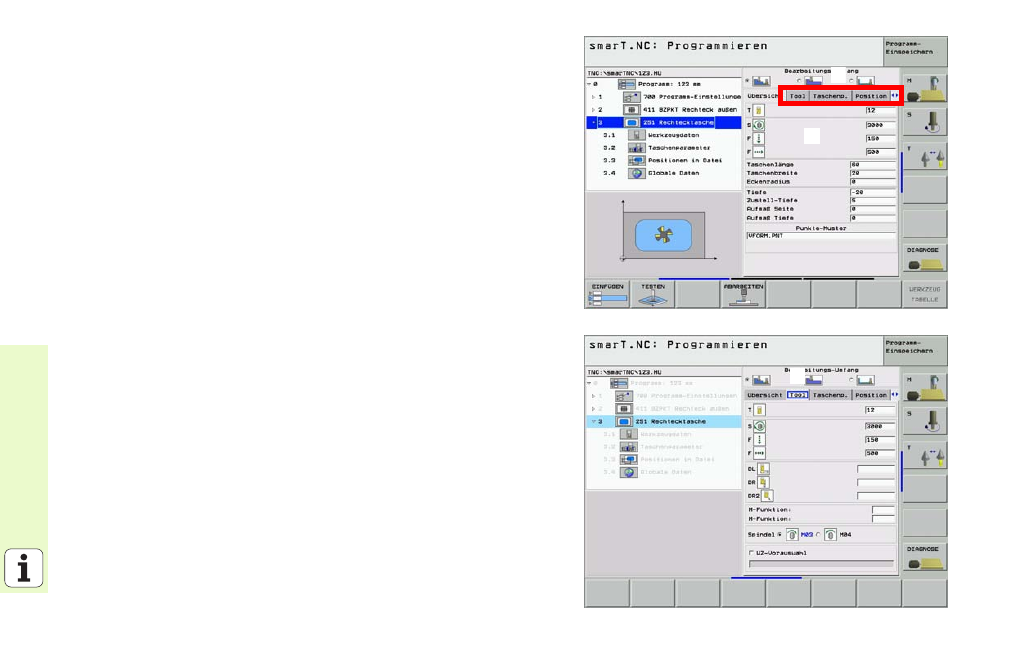

1 definieren (siehe Bild rechts oben). smarT.NC
führt die Bearbeitung dann mit Grundfunktionalität aus. Um zusätzliche
Bearbeitungsdaten eingeben zu können, stehen Detailformulare
2 zur
Verfügung. Eingabewerte in den Detailformularen werden mit den Einga-
bewerten des Übersichts-Formulars automatisch synchronisiert, müssen
also nicht doppelt eingegeben werden. Folgende Detailformulare stehen
zur Verfügung:
„ Detailformular Werkzeug ( 3 )
Im Detailformular Werkzeug können Sie zusätzliche werkzeugspezifi-
sche Daten eingeben, z.B. Delta-Werte für Länge und Radius oder
Zusatz-Funktionen M
