106
Be
arbeitungspositione
n
definieren

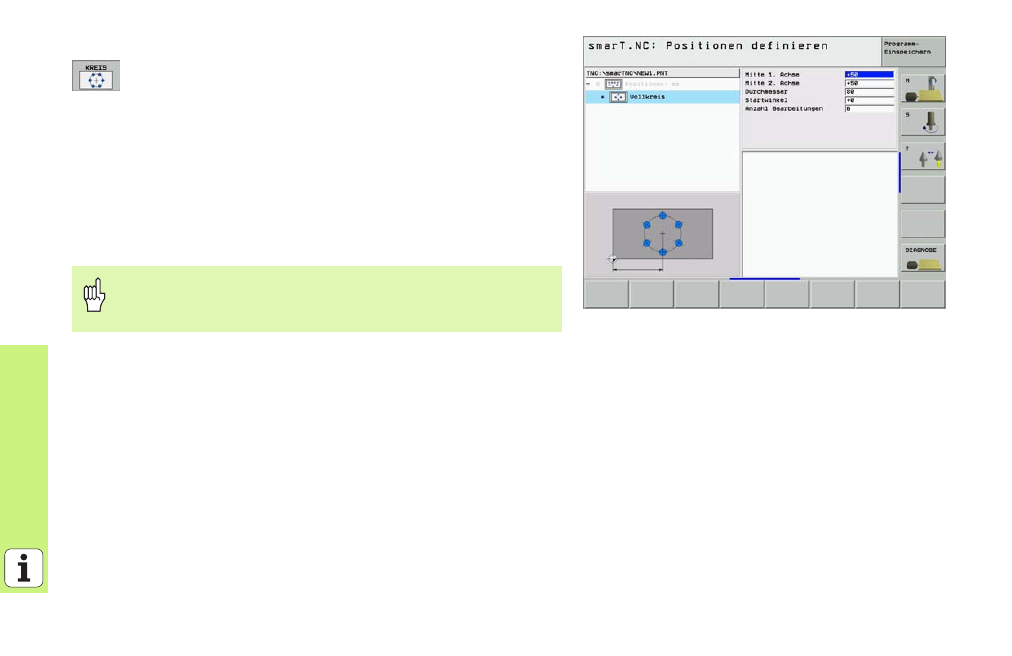

Vollkreis
8 Mitte 1. Achse : Koordinate des Kreis-Mittelpunktes 1 in der
Hauptachse der Bearbeitungsebene
8 Mitte 2. Achse : Koordinate des Kreis-Mittelpunktes 2 in der
Nebenachse der Bearbeitungsebene
8 Durchmesser : Kreis-Durchmesser
8 Startwinkel : Polarwinkel der ersten Bearbeitungsposition.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
8 Anzahl Bearbeitungen : Gesamtanzahl der Bearbeitungspo-
sitionen auf dem Kreis
smarT.NC berechnet den Winkelschritt zwischen zwei Bear-
beitungspositionen immer aus 360° dividiert durch die Anzahl
der Bearbeitungen.
