Unit 263 Senkgewindefräsen

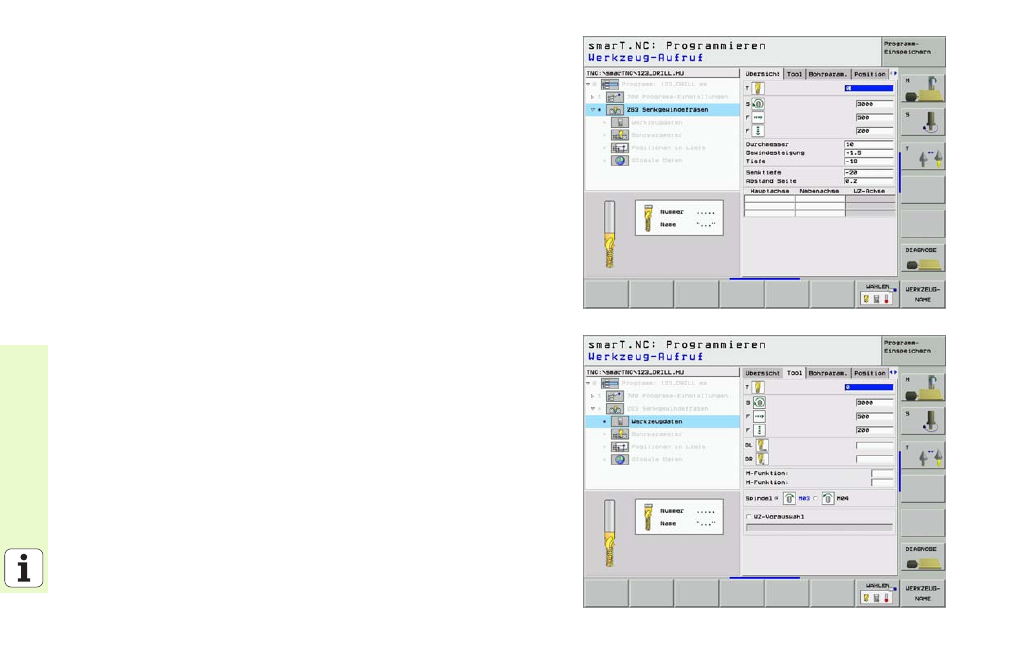

Parameter im Formular Übersicht:
8
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
8
S
: Spindeldrehzahl
8
F
: Fräsvorschub F
8
F
: Senkvorschub F
8
Durchmesser
: Nenndurchmesser des Gewindes
8
Gewindesteigung
: Steigung des Gewindes
8
Tiefe
: Gewindetiefe
8
Senktiefe
: Abstand zwischen Werkstück-Oberfläche und Werkzeug-
Spitze beim Senken
8
Abstand Seite
: Abstand zwischen Werkzeugschneide und Bohrungs-
wand
8
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 95.)
Zusätzliche Parameter im Detailformular Tool:
8
DL
: Delta-Länge für Werkzeug T
8
DR
: Delta-Radius für Werkzeug T
8
M-Funktion
: Beliebige Zusatzfunktionen M
8
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
8
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
