Unit 125 Kontuzug
Mit dem Konturzug lassen sich offene und geschlossene Konturen, die
Sie in einem .HC-Programm definiert haben bearbeiten.

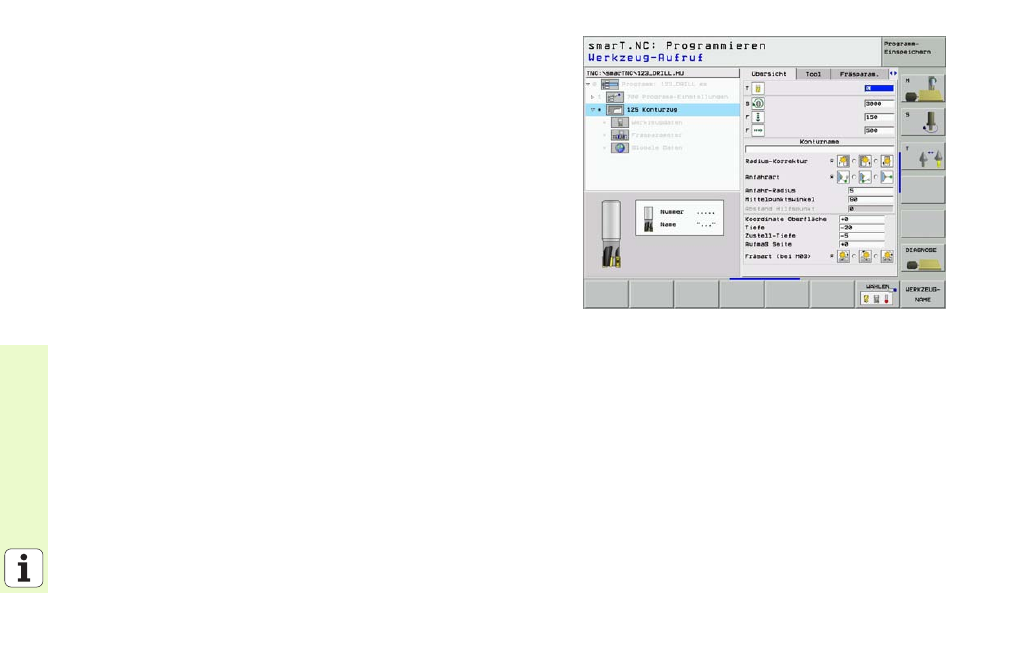

Parameter im Formular Übersicht:
8
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
8
S
: Spindeldrehzahl
8
F
: Vorschub Tiefenzustellung
8
F
: Fräsvorschub
8
Konturname
: Name der Kontur-Datei (.HC), die bearbeitet werden soll
8
Radius-Korrektur
: Die Kontur linkskorrigiert, rechtskorrigiert oder
unkorrigiert bearbeiten
8
Anfahrart
: Tangentiales Anfahren auf einem Kreisbogen oder tangen-
tiales Anfahren auf einer Geraden oder senkrecht auf die Kontur anfah-
ren
8
Anfahr-Radius
(nur wirksam, wenn tangentiales Anfahren auf einem
Kreisbogen gewählt ist): Radius des Einfahrkreises
8
Mittelpunktswinkel
(nur wirksam, wenn tangentiales Anfahren auf
einem Kreisbogen gewählt ist): Winkel des Einfahrkreises
8
Abstand Hilfspunkt
(nur wirksam, wenn tangentiales Anfahren auf
einer Geraden oder senkrechtes Anfahren gewählt ist): Abstand des
Hilfspunktes, von dem aus die Kontur angefahren wird
8
Tiefe
: Frästiefe
8
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt
wird
8
Aufmaß Seite
: Schlichtaufmaß
8
Fräsart
: Gleichlauffräsen, Gegenlauffräsen oder Pendelbearbeitung
