Konturprogrammierung aus einem Formular heraus starten
8
Betriebsart smarT.NC wählen
8
Beliebigen Bearbeitungsschritt wählen, für den Konturpro-
gramme erforderlich sind (UNIT 122, UNIT 125)
8

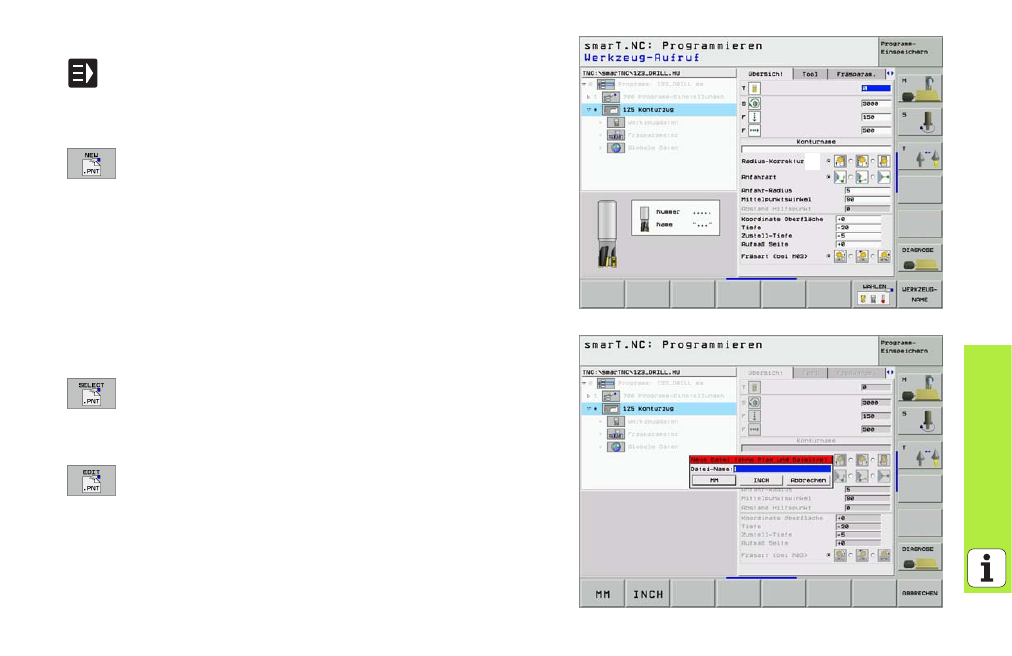

Eingabefeld wählen, in dem der Name des Konturpro-
gramms zu definieren ist (
1
, siehe Bild rechts oben)
8
Um eine neue Datei zu erstellen: Datei-Namen (ohne
Datei-Typ) eingeben, mit Softkey NEU bestätigen
8
Maßeinheit des neuen Konturprogramms im Überblendfen-
ster mit Taste MM oder INCH bestätigen: smarT.NC öffnet
ein Konturprogramm in der von Ihnen gewählten Maßein-
heit, befindet sich anschließend in der Konturprogrammie-
rung und startet automatisch den Dialog zur Definition der
Zeichenfläche:
8
MIN-Punkt der Zeichenfläche bezogen auf den Nullpunkt
eingeben, mit Taste END bstätigen
8
MAX-Punkt der Zeichenfläche bezogen auf den Nullpunkt
eingeben, mit Taste END bstätigen. smarT.NC befindet sich
anschließend in der Konturprogrammierung
8
Um eine vorhandene HC-Datei zu wählen: Softkey WÄH-
LEN drücken: smarT.NC zeigt ein Überblendfenster mit vor-
handenen Konturprogrammen. Eine der angezeigten Kon-
turprogramme wählen und mit Taste ENT oder Schalftläche
OK ins Formular übernehmen
8
Um eine bereits gewählte HC-Datei zu editieren: Softkey
EDITIEREN drücken: smarT.NC startet dann direkt die Kon-
turprogrammeirung
