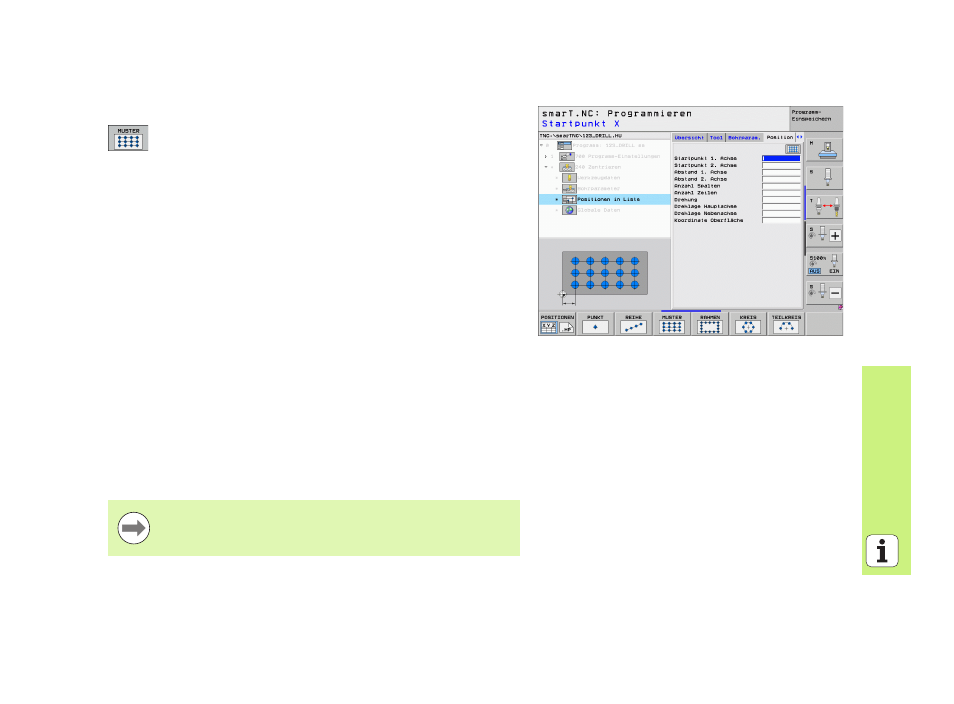

Muster, gerade, gedreht oder verzerrt
U
Startpunkt 1. Achse
: Koordinate des Muster-Startpunktes
1
in der Hauptachse der Bearbeitungsebene
U
Startpunkt 2. Achse
: Koordinate des Muster-Startpunktes
2
in der Nebenachse der Bearbeitungsebene
U
Abstand 1. Achse
: Abstand der Bearbeitungspositionen in
der Hauptachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar
U
Abstand 2. Achse
: Abstand der Bearbeitungspositionen in
der Nebenachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar
U
Anzahl Spalten
: Gesamt-Spaltenanzahl des Musters
U
Anzahl Zeilen
: Gesamt-Zeilenanzahl des Musters
U
Drehung
: Drehwinkel, um den das gesamte Muster um den
eingegebenen Startpunkt gedreht wird. Bezugsachse:
Hauptachse der aktiven Bearbeitungsebene (z.B. X bei
Werkzeug-Achse Z). Wert positiv oder negativ eingebbar
U
Drehlage Hauptachse
: Drehwinkel, um den ausschließlich
die Hauptachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.
U
Drehlage Nebenachse
: Drehwinkel, um den ausschließlich
die Nebenachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.
U
Koordinate Oberfläche
: Koordinate Werkstück-Oberfläche
Die Parameter Drehlage Hauptachse und Drehlage
Nebenachse
wirken additiv auf eine zuvor durchgeführte
Drehung
des gesamten Musters.
