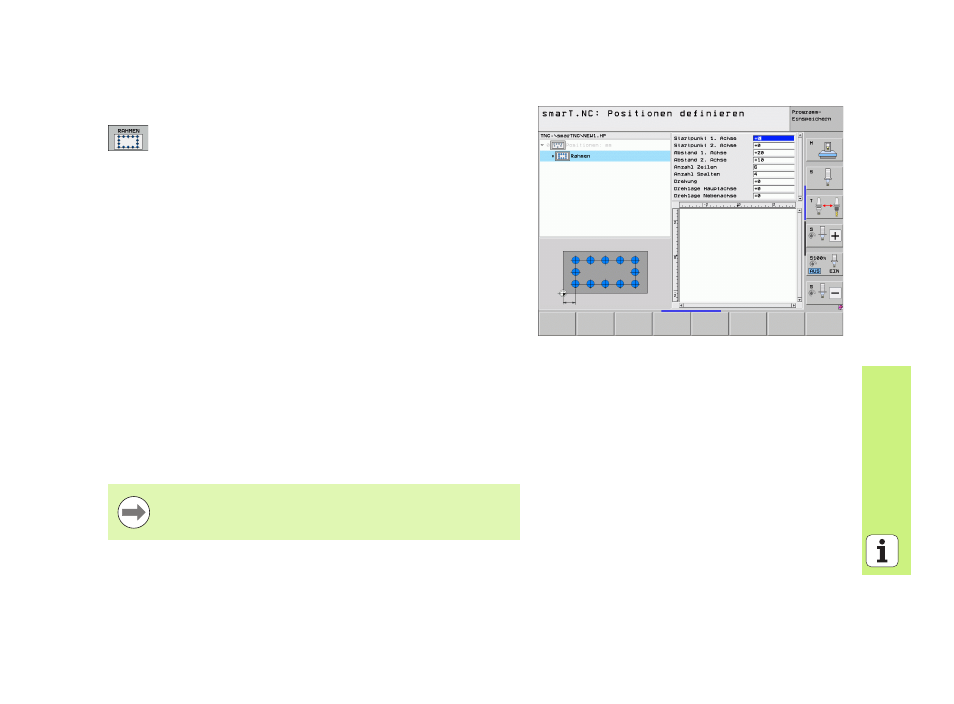

Rahmen, gerade, gedreht oder verzerrt
U Startpunkt 1. Achse : Koordinate des Rahmen-Startpunktes
1 in der Hauptachse der Bearbeitungsebene
U Startpunkt 2. Achse : Koordinate des Rahmen-Startpunktes
2 in der Nebenachse der Bearbeitungsebene
U Abstand 1. Achse : Abstand der Bearbeitungspositionen in
der Hauptachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar
U Abstand 2. Achse : Abstand der Bearbeitungspositionen in
der Nebenachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar
U Anzahl Zeilen : Gesamt-Zeilenanzahl des Rahmens
U Anzahl Spalten : Gesamt-Spaltenanzahl des Rahmens
U Drehung : Drehwinkel, um den der gesamte Rahmen um den
eingegebenen Startpunkt gedreht wird. Bezugsachse:
Hauptachse der aktiven Bearbeitungsebene (z.B. X bei
Werkzeug-Achse Z). Wert positiv oder negativ eingebbar
U Drehlage Hauptachse : Drehwinkel, um den ausschließlich
die Hauptachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.
U Drehlage Nebenachse : Drehwinkel, um den ausschließlich
die Nebenachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.
Die Parameter Drehlage Hauptachse und Drehlage
Nebenachse
wirken additiv auf eine zuvor durchgeführte
Drehung des gesamten Rahmens.
