HEIDENHAIN iTNC 530 (340 49x-06) Pilot - Handbuch (Seite 210)

210
UNIT
-Pr
o
g
ramm
gr
afisc
h
t
e
st
en
und abarbeit
en

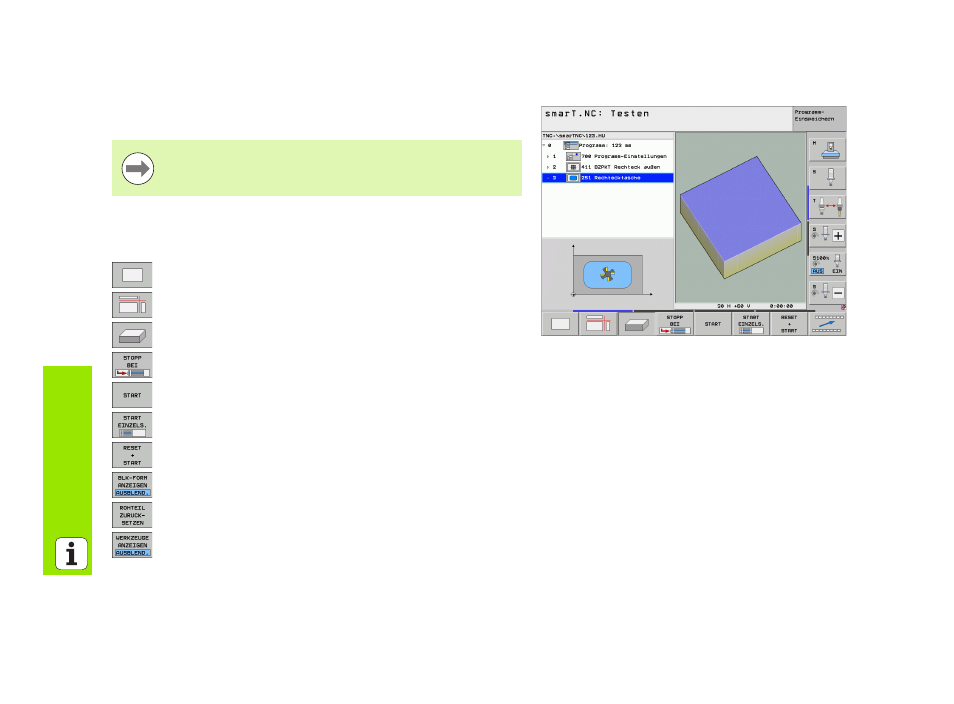

Test-Grafik und Programmlauf-Grafik
In den Unter-Betriebsarten Testen und Abarbeiten kann die TNC eine
Bearbeitung grafisch darstellen. Über Softkey sind folgende Funktionen
wählbar:
U Draufsicht
U Darstellung in 3 Ebenen
U 3D-Darstellung
U Programm-Test bis zu einem bestimmten Satz ausführen
U Gesamtes Programm testen
U Programm unitweise testen
U Rohteil rücksetzen und gesamtes Programm testen
U Rohteilumriss anzeigen/nicht anzeigen
U Rohteil zurücksetzen
U Werkzeug anzeigen/ausblenden
Die Bildschirmaufteilung GRAFIK oder
PROGRAMM+GRAFIK wählen!
