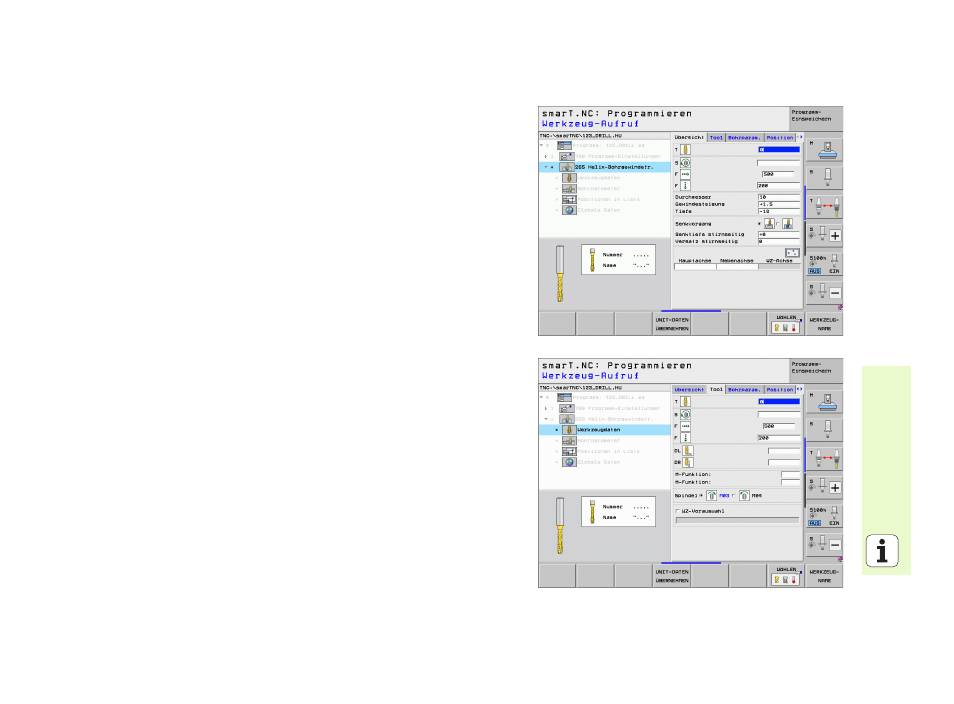

Unit 265 Helix-Bohrgewindefräsen
Parameter im Formular Übersicht:
U T : Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
U S : Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
U F : Fräsvorschub
U F : Senkvorschub [mm/min] oder FU [mm/U]
U Durchmesser : Nenndurchmesser des Gewindes
U Gewindesteigung : Steigung des Gewindes
U Tiefe : Gewindetiefe
U Senkvorgang : Auswahl, ob vor oder nach dem Gewindefräsen gesenkt
werden soll
U Senktiefe stirnseitig : Senktiefe beim stirnseitigen Senken
U Versatz stirnseitig : Abstand, um den die TNC die Werkzeugmitte
aus der Bohrungsmitte versetzt
U Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 149)
Zusätzliche Parameter im Detailformular Tool:
U DL : Delta-Länge für Werkzeug T
U DR : Delta-Radius für Werkzeug T
U M-Funktion : Beliebige Zusatzfunktionen M
U Spindel : Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
U WZ-Vorauswahl : Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
