HEIDENHAIN iTNC 530 (340 49x-06) Pilot - Handbuch (Seite 165)

165
Bearbei
tungspositio
nen
defi
nier
en

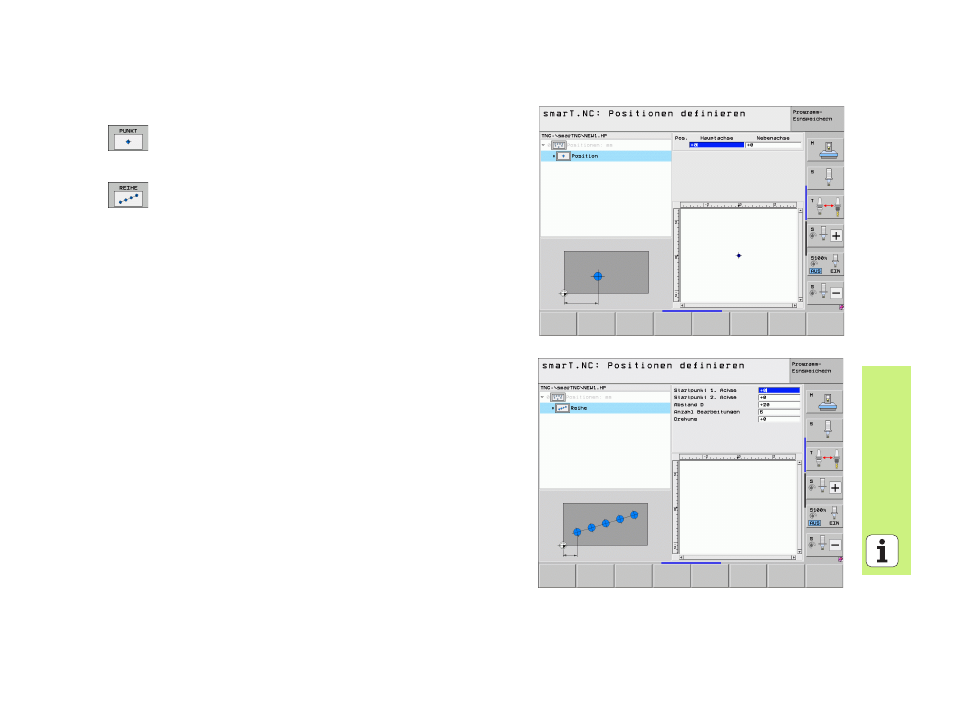

Einzelner Punkt, kartesisch
U X : Koordinate in der Hauptachse der Bearbeitungsebene
U Y : Koordinate in der Nebenachse der Bearbeitungsebene
Einzelne Reihe, gerade oder gedreht
U Startpunkt 1. Achse : Koordinate des Reihen-Startpunktes
in der Hauptachse der Bearbeitungsebene
U Startpunkt 2. Achse : Koordinate des Reihen-Startpunktes
in der Nebenachse der Bearbeitungsebene
U Abstand : Abstand zwischen den Bearbeitungspositionen.
Wert positiv oder negativ eingebbar
U Anzahl Bearbeitungen : Gesamtanzahl der
Bearbeitungspositionen
U Drehung : Drehwinkel um den eingegebenen Startpunkt.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
