Tastsystemzyklen: Werkstück-Schieflagen automatisch ermitteln
14.5 GRUNDDREHUNG über eine Drehachse kompensieren (Zyklus 403,
DIN/ISO: G403, Software-Option 17)
14
298
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013

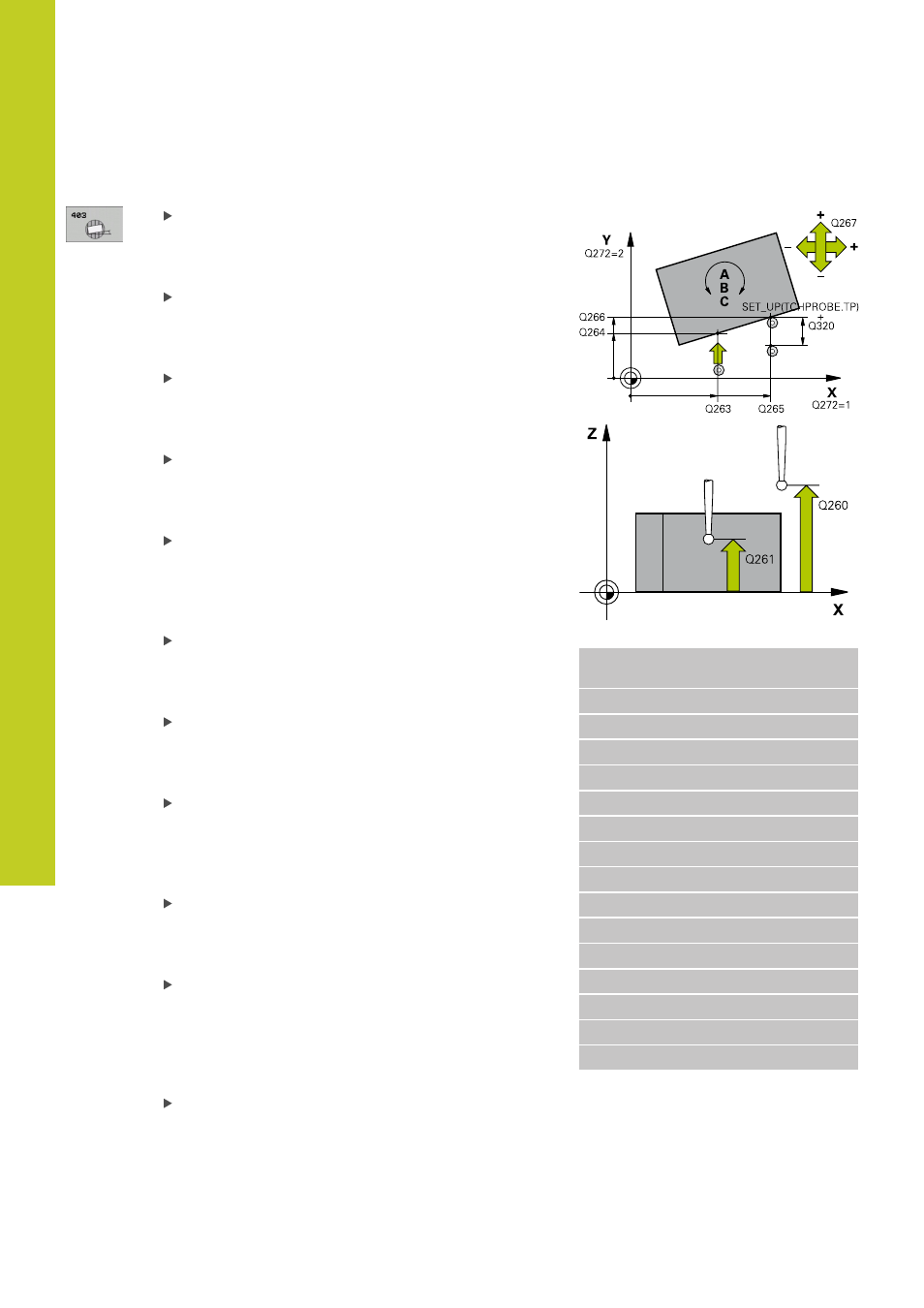

Zyklusparameter
1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
2. Messpunkt 1. Achse Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
2. Messpunkt 2. Achse Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Messachse (1...3: 1=Hauptachse) Q272: Achse, in
der die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse
Verfahrrichtung 1 Q267: Richtung, in der das
Tastsystem auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1: Verfahrrichtung positiv
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Achse für Ausgleichsbewegung Q312: Festlegen,
mit welcher Drehachse die TNC die gemessene
Schieflage kompensieren soll:
4: Schieflage mit Drehachse A kompensieren
5: Schieflage mit Drehachse B kompensieren
6: Schieflage mit Drehachse C kompensieren
NC-Sätze
5 TCH PROBE 403 ROT UEBER
DREHACHSE
Q263=+0 ;1. PUNKT 1. ACHSE
Q264=+0 ;1. PUNKT 2. ACHSE
Q265=+20 ;2. PUNKT 1. ACHSE
Q266=+30 ;2. PUNKT 2. ACHSE
Q272=1 ;MESSACHSE
Q267=-1 ;VERFAHRRICHTUNG
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q312=6 ;AUSGLEICHSACHSE
Q337=0 ;NULL SETZEN
Q305=1 ;NR. IN TABELLE
Q303=+1 ;MESSWERT-UEBERGABE
Q380=+90 ;BEZUGSWINKEL
