Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.1 Grundlagen
16
360
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 3/2013
16.1 Grundlagen
Übersicht
Bei Ausführung der Tastsystem-Zyklen dürfen Zyklus
8 SPIEGELUNG, Zyklus 11 MASSFAKTOR und Zyklus
26 MASSFAKTOR ACHSSPEZ. nicht aktiv sein.
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Die TNC muss vom Maschinenhersteller für den
Einsatz von 3D-Tastsystemen vorbereitet sein.
Beachten Sie Ihr Maschinenhandbuch.
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie
Werkstücke automatisch vermessen können:

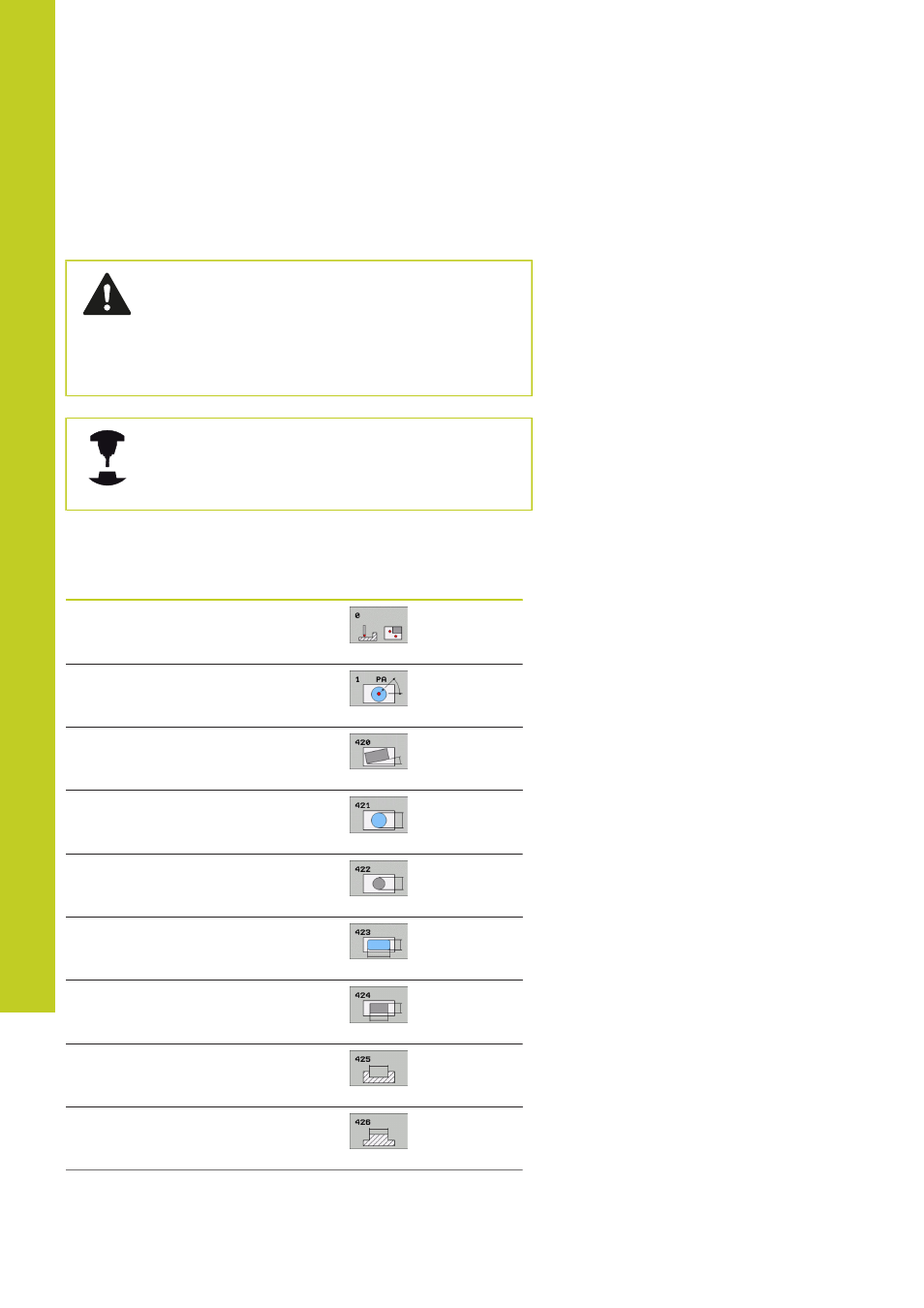

Zyklus Softkey Seite
0 BEZUGSEBENE
Messen einer Koordinate in einer
wählbaren Achse 366
1 BEZUGSEBENE POLAR
Messen eines Punktes,
Antastrichtung über Winkel 367
420 MESSEN WINKEL
Winkel in der Bearbeitungsebene
messen 368
421 MESSEN BOHRUNG
Lage und Durchmesser einer
Bohrung messen 371
422 MESSEN KREIS AUSSEN
Lage und Durchmesser eines
kreisförmigen Zapfens messen 374
423 MESSEN RECHTECK INNEN
Lage, Länge und Breite einer
Rechteck-Tasche messen 377
424 MESSEN RECHTECK AUSSEN
Lage, Länge und Breite eines
Rechteck-Zapfens messen 380
425 MESSEN BREITE INNEN
(2. Softkey-Ebene) Nutbreite innen
messen 383
426 MESSEN STEG AUSSEN
(2. Softkey-Ebene) Steg außen
messen 386
