4 Produktbeschreibung
4.1 485-Datenmodul
Das 485-Datenmodul ermöglicht den Aufbau einer drahtgebundenen RS485-Kommunikation.
4.2 Typenschild
Das Typenschild identifiziert das 485-Datenmodul eindeutig. Das Typenschild befindet sich auf der
Vorderseite des 485-Datenmoduls.
Abbildung 2: Aufbau des Typenschilds (Beispiel)
Die Angaben auf dem Typenschild benötigen Sie bei Fragen an die SMA Service Line. Das
Typenschild muss dauerhaft am 485-Datenmodul angebracht sein.

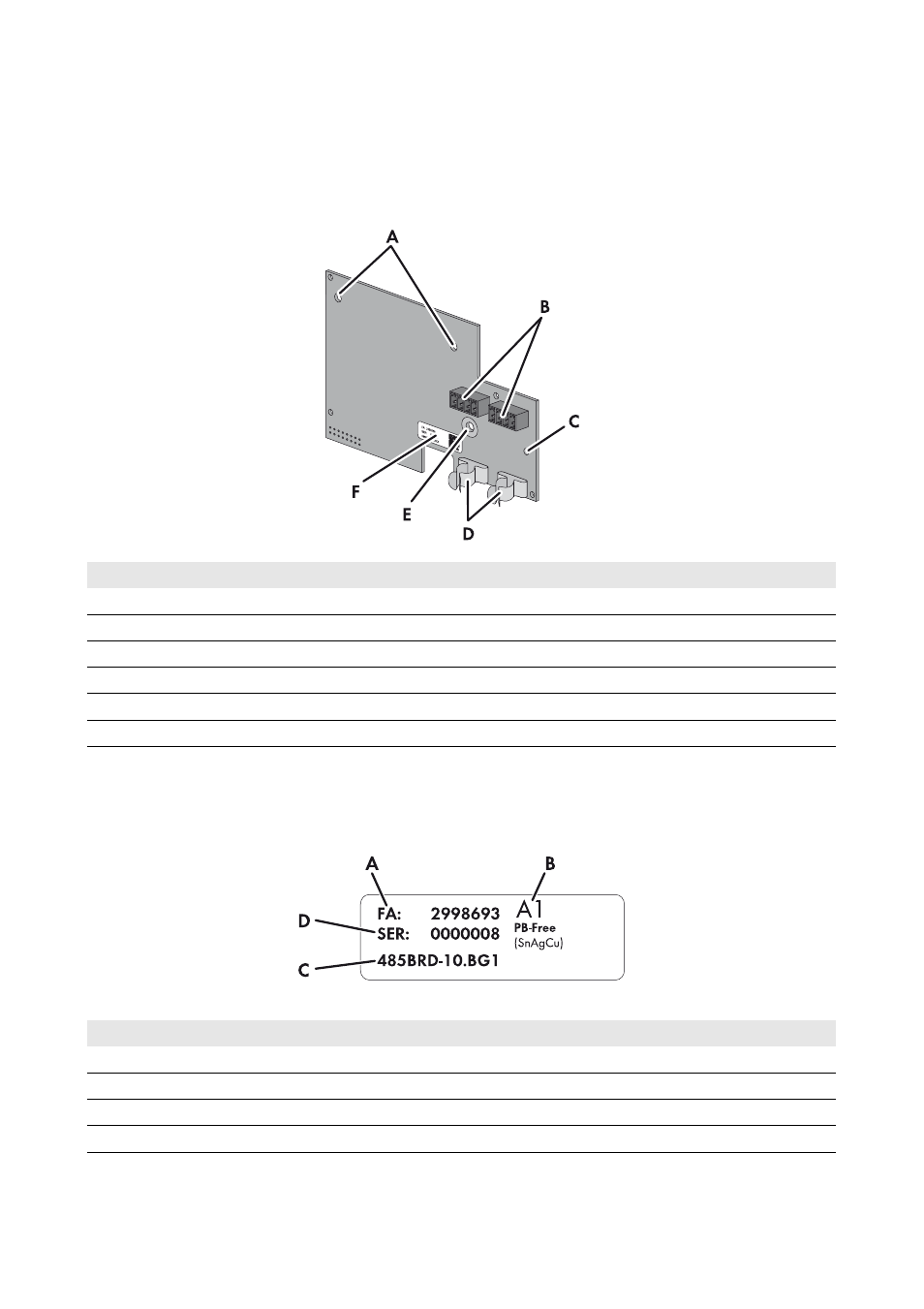

Position Bezeichnung
A Löcher für die Befestigung mit den Kunststoff-Abstandshaltern
B Buchsen zum Aufstecken der Federkraftklemmen
C Loch für die Befestigung der Kunststoff-Folie
D Schirmklammern
E Loch für die Befestigung mit dem Metall-Abstandshalter
F Typenschild
Position Erklärung
A Nummer des Fertigungsauftrags
B Version des 485-Datenmoduls
C Gerätetyp
D Seriennummer
